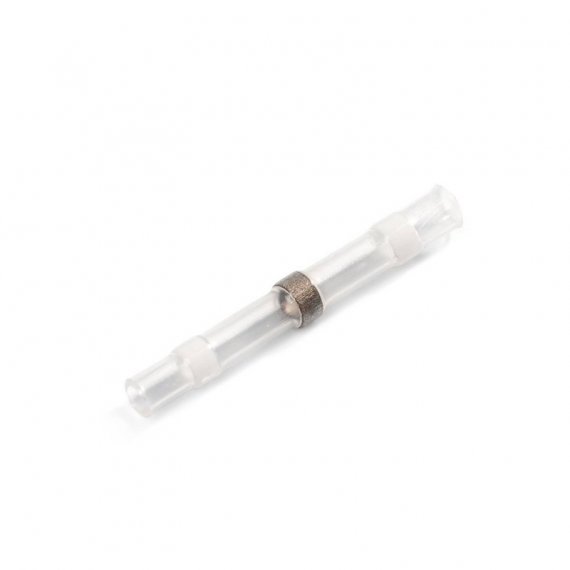

КВТ Соединитель под пайку ПК-Т 0,34 83601

• Тип коннектора: гильза соединительная
• Особенности конструкции: герметичность
• Рабочее напряжение, до (кВ): 0.69
• Материал жилы: медь
• Сечение жилы, мм²: 0.25, 0.34
• Класс гибкости жилы: 2, 3, 4, 5, 6
• Материал контактной части: медь
• Материал изоляции: термоусадка
• Цветовой стандарт изоляции: международный стандарт
• Цвет изоляции: белый
• Температурная стойкость изоляции, ˚С: 125
• Технология монтажа: термоусадка, пайка

Размеры

Описание

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:, в центре соединителя расположено кольцо низкотемпературного припоя, по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа: разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил, распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга, обожмите руками выступающие проводники, сформировав место стыка, сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил, используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления, дайте изделию остыть
• Инструмент для монтажа: высокотемпературный фен

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
