КВТ ТТШ-10 Термоусадочные трубки для изоляции шин напряжением до 10 кВ
КВТ ТТШ-10
Термоусадочные трубки для изоляции шин напряжением до 10 кВ тип: ТТШ-10 (ТУ 2291-049-97284872-2012)
Купить по низким ценам КВТ ТТШ-10
Описание КВТ ТТШ-10
Термоусадочные трубки для изоляции шин напряжением до 10 кВ
тип: ТТШ-10
(ТУ 2291-049-97284872-2012)
- Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
- Коэффициент усадки: 2.5:1
- Рабочее напряжение: 10 кВ
- Материал: полиолефин, не содержит галогенов «HF
- Аналоги: BРTM (Raychem); BBI (3M)
- Устойчивы к ультрафиолетовому излучению
- Высокая электрическая прочность

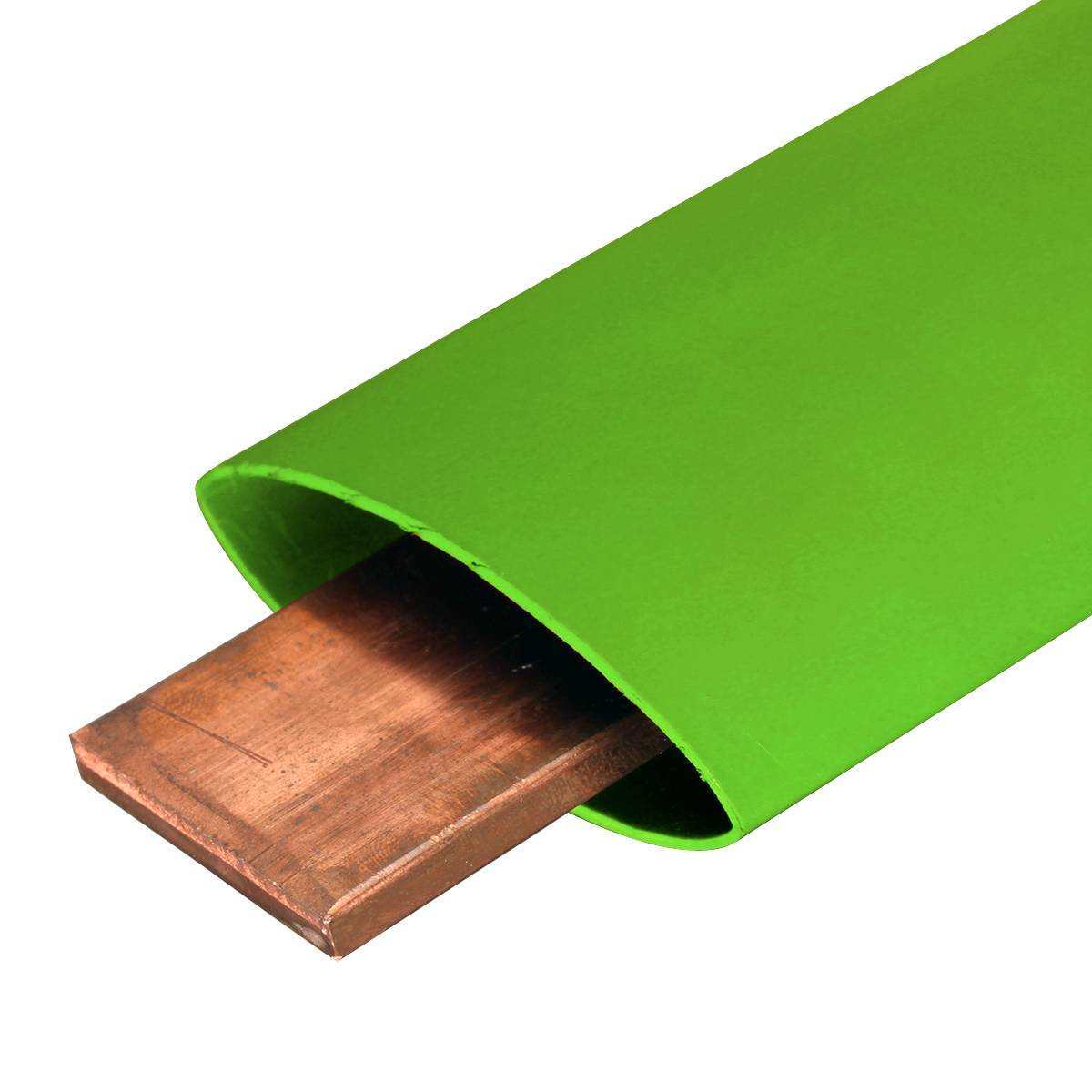

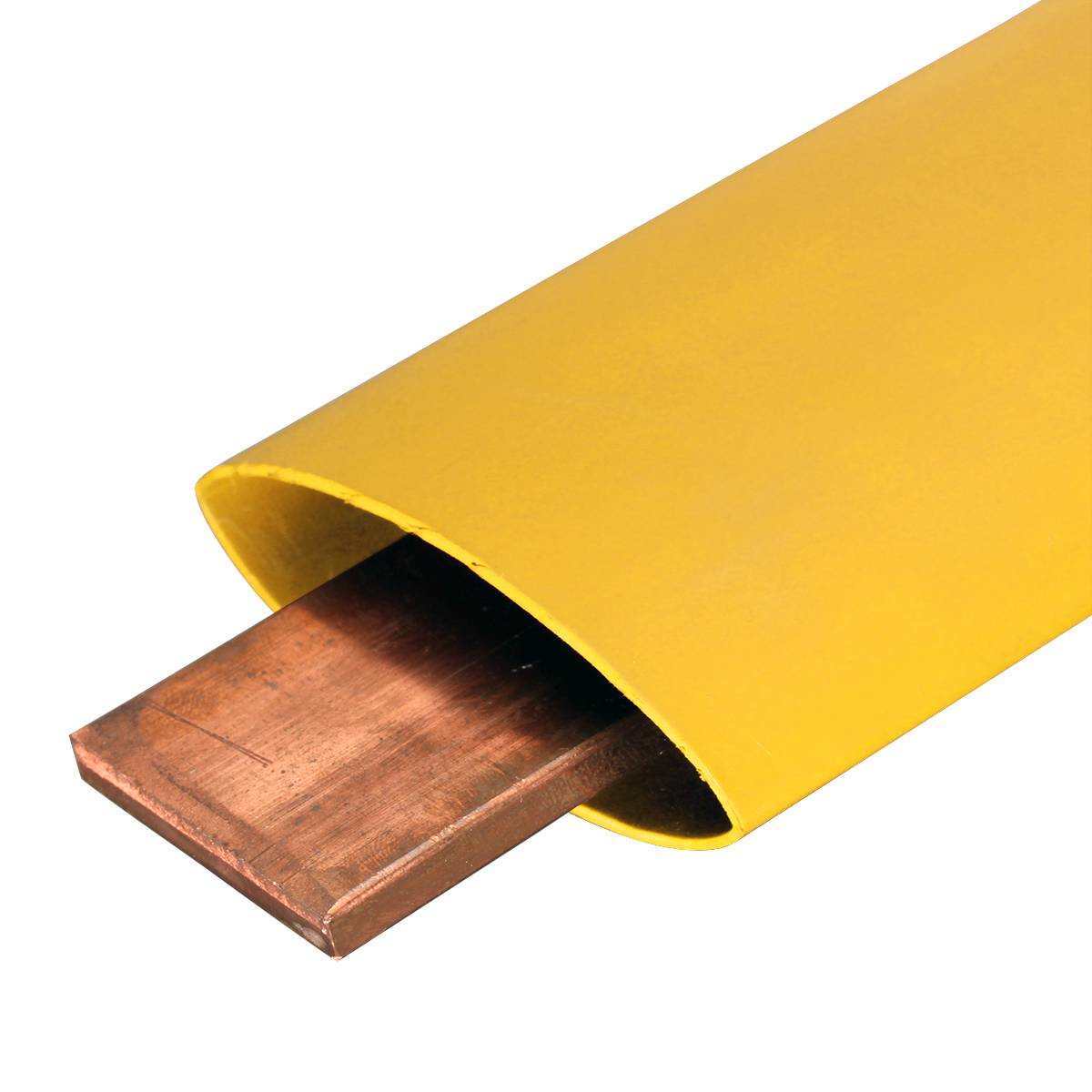

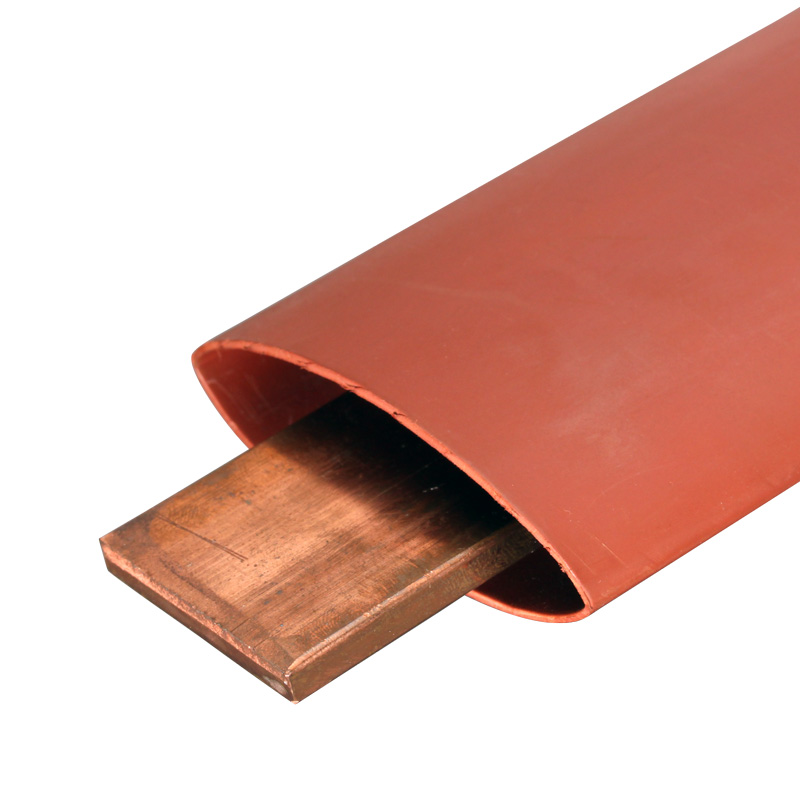

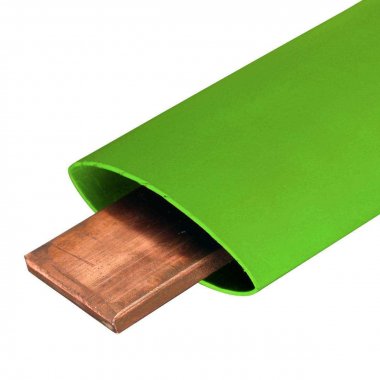

- Цвет: красный, зеленый, желтый
- Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
- Защищают электротехнические шины от химической коррозии
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
- Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них
Относительное удлинение при разрыве | не менее 400% |
Температура усадки | 120 °С |
| Температура эксплуатации | от -55 °С до +125 °С |
| Прочность на растяжение | не менее 15 МПа |
Электрическая прочность | не менее 25 кВ/мм |
Рабочее напряжение | до 10 кВ |
Удельное объемное электрическое сопротивление | 1014Ом*см |
| Номинальное напряжения (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 120 | 60 | 90 |
| 35 | 320 | 290 | 150 | 205 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.
Гарантийный срок хранения 10 лет
Гарантийный срок эксплуатации 3 года
Срок службы 10 лет
Технические характеристики КВТ ТТШ-10
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Трубка
- Тип изделия Термоусадочный
- Напряжение 10кВ
- Тип Трубка
- Тип изделия Термоусадочный
- Напряжение 10кВ
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Трубка
- Тип изделия Термоусадочный
- Напряжение 10кВ
- Тип Трубка
- Тип изделия Термоусадочный
- Напряжение 10кВ
