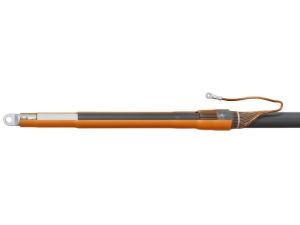

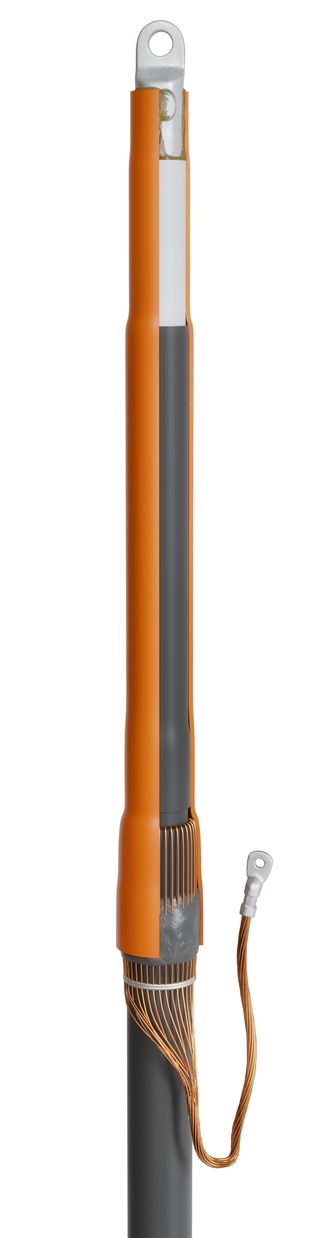

КВТ Кабельная муфта 1ПКВТ-10-35/50 (Б) нг-LS 76418

Предназначены для оконцевания одножильных кабелей:

с изоляцией из сшитого полиэтилена экраном из медных или алюминиевых проволок

на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовки заземляющего провода не входит в комплект муфты

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Комплект поставки рассчитан для монтажа трех фаз кабеля

Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

Характеристики

Диапазон сечений (мм² ): 35-50;

Тип установки: внутренняя;

Тип кабеля: с/без брони;

Болт. в компл.: есть;

Изоляция: сшитый полиэтилен;

Тип муфты: концевая;

Напряжение (кВ): 6; 10;

Жил в кабеле: 1;

Сечение (мм² ): 35; 50;
