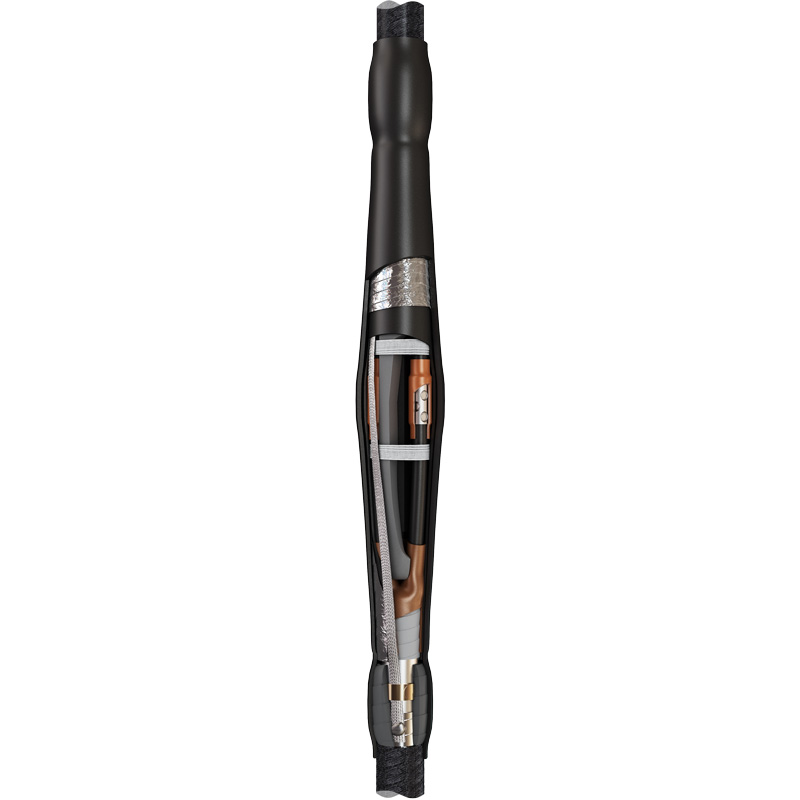

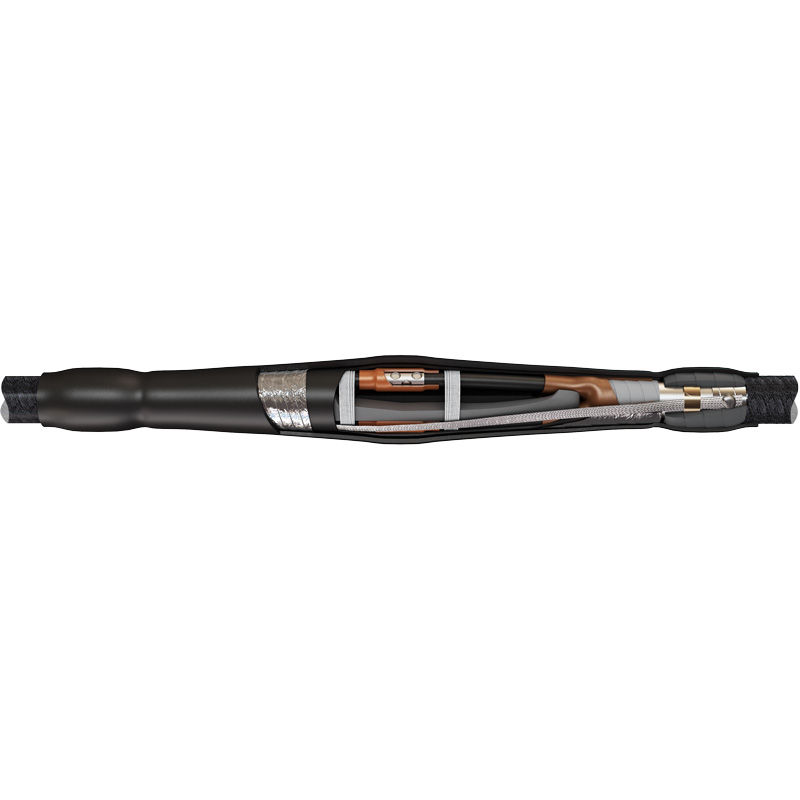

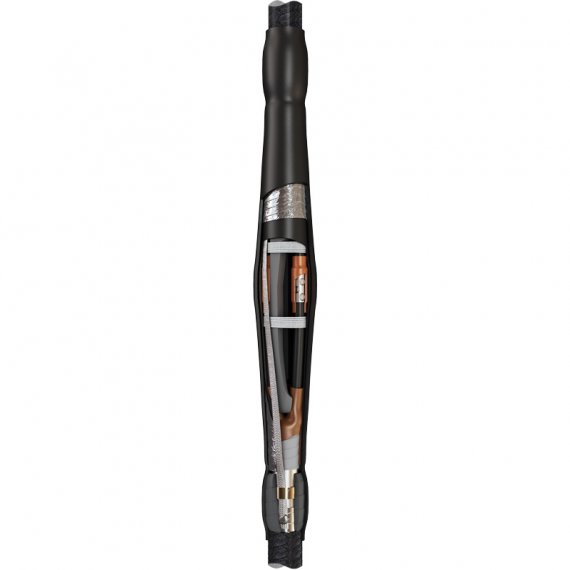

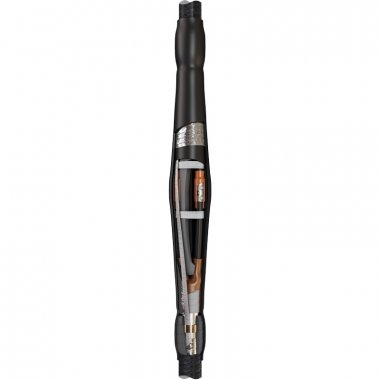

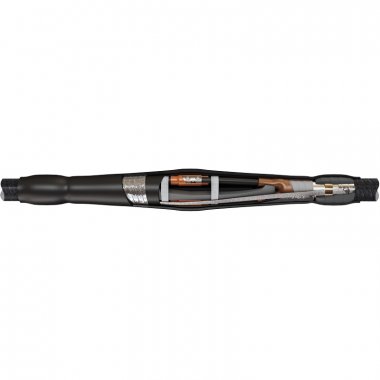

КВТ Муфта соединительная 3СТп-10-70/120 нг-LS 75561

Предназначены для соединения 3-х жильных кабелей:

с бумажной маслопропитанной изоляцией

с броней или без брони

с общей алюминиевой или свинцовой оболочкой

на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля

Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации

Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля

Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»

Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции

Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Диапазон сечений (мм² ): 70-120;

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Болт. в компл.: нет;

Тип муфты: соединительная;

Напряжение (кВ): 6; 10;

Жил в кабеле: 3;

Изоляция: бумажная;

Сечение (мм² ): 70; 95; 120;
