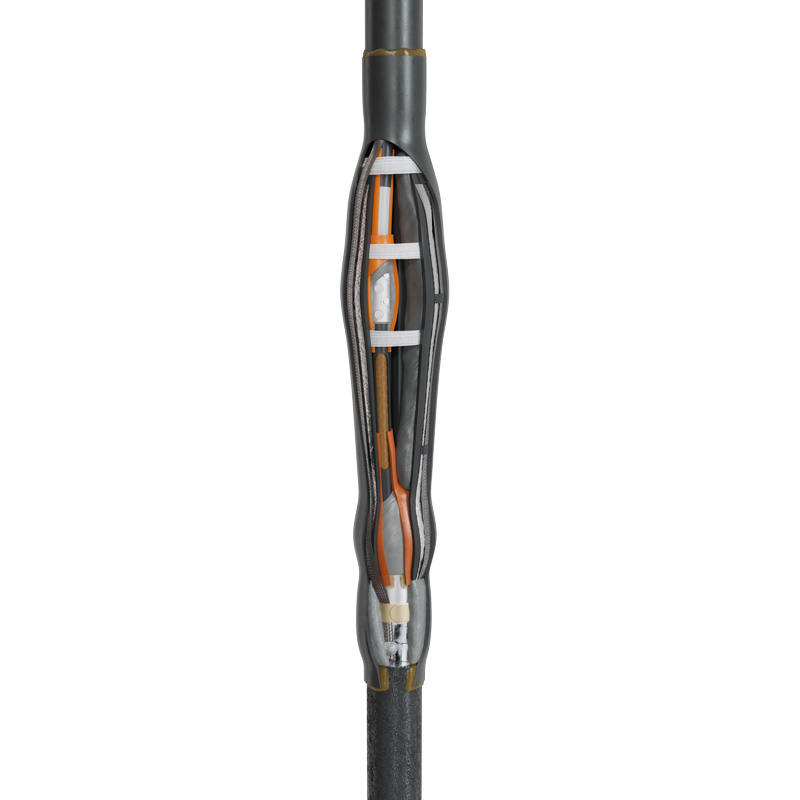

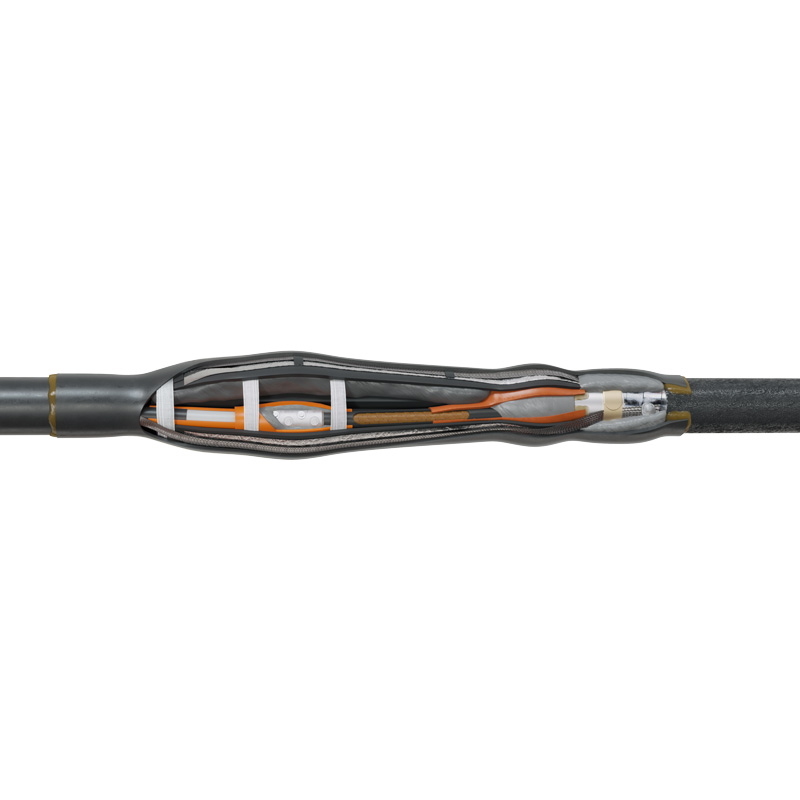

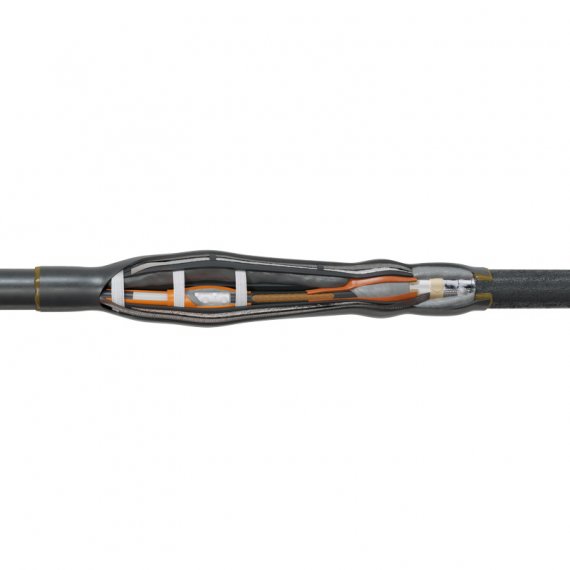

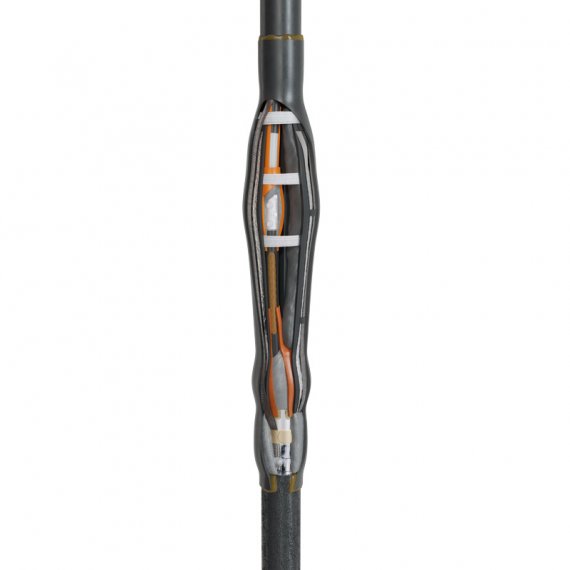

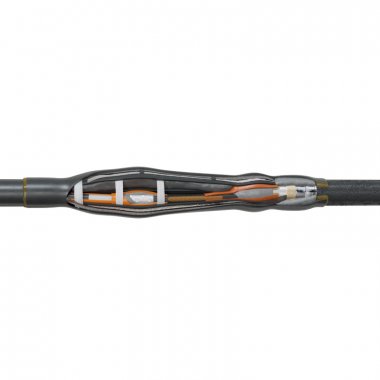

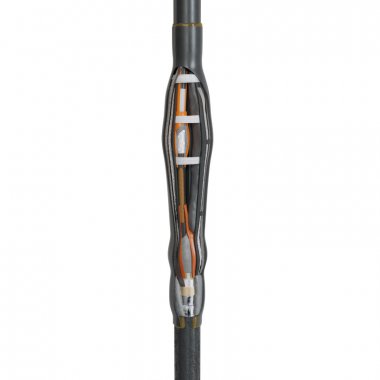

КВТ Муфта переходная (3П+3Б)СПТ-10-70/120(Б) 74018

Предназначены для соединения

3-х жильного кабеля с изоляцией из сшитого полиэтилена и экраном из медных проволок

с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой

на напряжение 6 и 10 кВ

Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа

Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой

Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля

Комплект переходной муфты содержит 3 болтовых соединителя с внутренней стопорной перегородкой

Данные муфты спроектированы без использования термоусаживаемых перчаток в корне разделки кабеля

Высокое качество комплектующих и используемых композиционных материалов

Инструмент для монтажа:

пропановая горелка ПГ (КВТ)

набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

инструменты для снятия изоляции и полупроводникового экрана

Характеристики

Диапазон сечений (мм² ): 70-120;

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Болт. в компл.: есть;

Тип муфты: переходная;

Напряжение (кВ): 6; 10;

Жил в кабеле: 3;

Изоляция: сшитый полиэтилен; бумажная;

Сечение (мм² ): 70; 95; 120;
