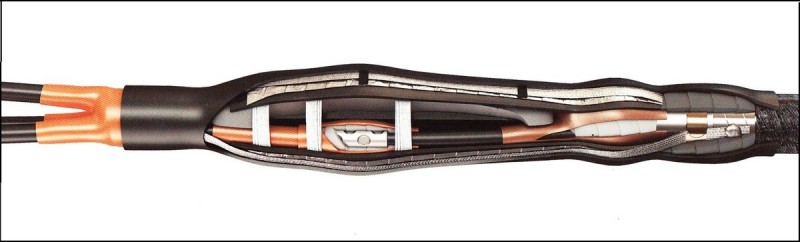

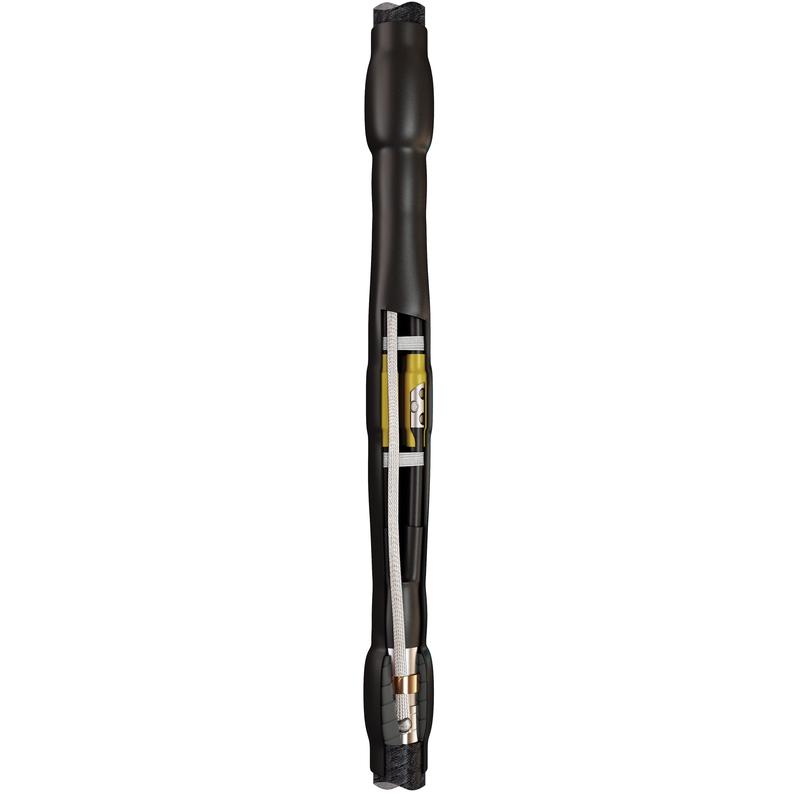

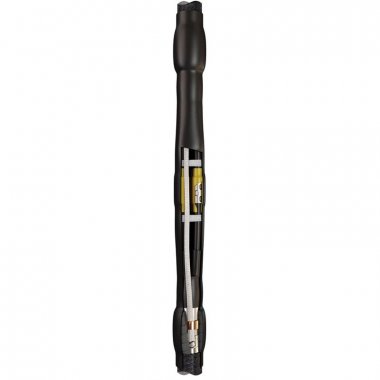

КВТ Соединительная муфта 4СТп-1-25/50 нг-LS 71146

Предназначены для соединения 4-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией

с броней или без брони

с общей алюминиевой или свинцовой оболочкой

на напряжение до 1 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг, СБШнг

Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа

Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте

Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»

Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Высокое качество комплектующих и используемых композиционных материалов

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Диапазон сечений (мм² ): 25-50;

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Болт. в компл.: нет;

Изоляция: бумажная;

Тип муфты: соединительная;

Напряжение (кВ): 1;

Жил в кабеле: 4;

Сечение (мм² ): 25; 35; 50;
