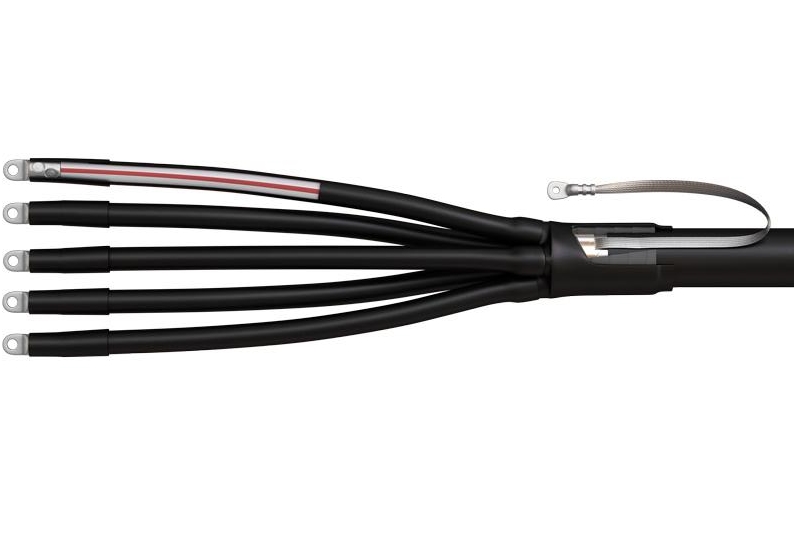

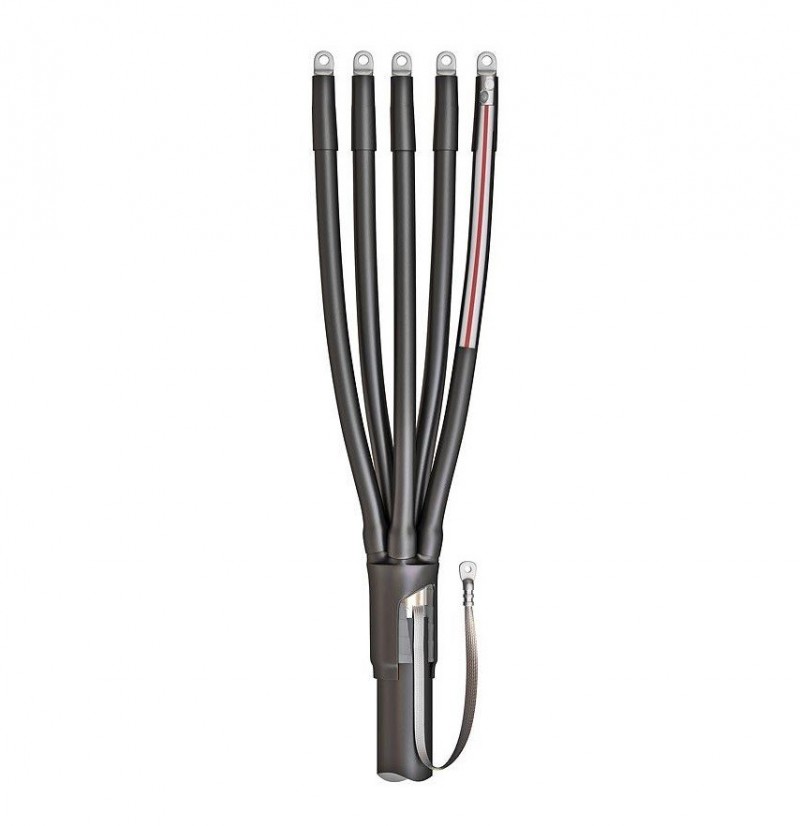

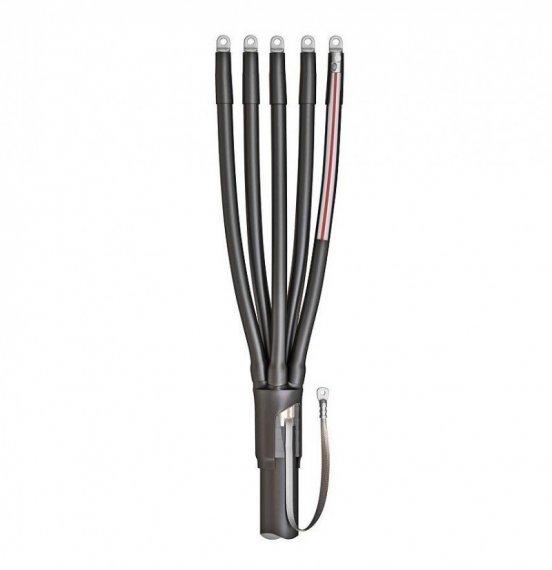

КВТ Концевая муфта 5ПКТп-1-16/25 нг-LS 70519

Предназначены для оконцевания 5-ти жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)

с броней и без брони

на напряжение до 1 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS

Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки

Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа

Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Тип установки: внутр. +наружн.;

Тип кабеля: без брони;

Диапазон сечений (мм² ): 16-25;

Болт. в компл.: нет;

Изоляция: пластмассовая;

Тип муфты: концевая;

Напряжение (кВ): 1;

Жил в кабеле: 5;

Сечение (мм² ): 16; 25;
