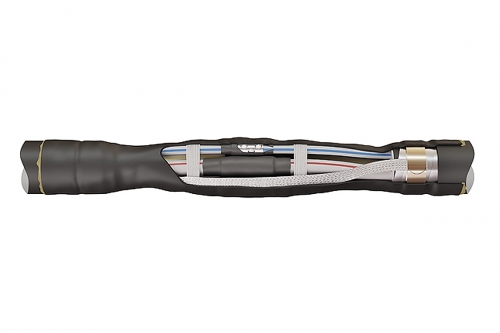

КВТ Соединительная муфта (3+1)ПСТ(б)-1-70/120(Б) 67786

Предназначены для соединения 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)

с броней и без брони

на напряжение до 1 кВ

с нулевой жилой уменьшенного сечения

Соответствует требованиям ГОСТ 13781.0-86

Специально спроектированы под кабели с нулевой жилой уменьшенного сечения, и комплектуются всеми необходимыми деталями и материалами для обеспечения простого и качественного монтажа

Типы монтируемых кабелей с нулевой жилой уменьшенного сечения: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп

Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля

Диапазон сечений в наименовании муфты указывает на диапазон фазных жил кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа

Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам кабеля

Кожух надежно защищает, герметизирует и армирует муфту

Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Диапазон сечений (мм² ): 70-120;

Тип установки: внутр. +наружн.;

Тип кабеля: с броней;

Болт. в компл.: есть;

Тип муфты: соединительная;

Базовые характеристики:

Сечение основных жил кабеля (мм² ) - 70, 95, 120

Сечение нулевой жилы (жилы заземления) кабеля (мм² ) - 35, 50, 70

Напряжение (кВ): 1;

Жил в кабеле: 3+1;

Изоляция: пластмассовая;

Сечение (мм² ): 70; 95; 120;
