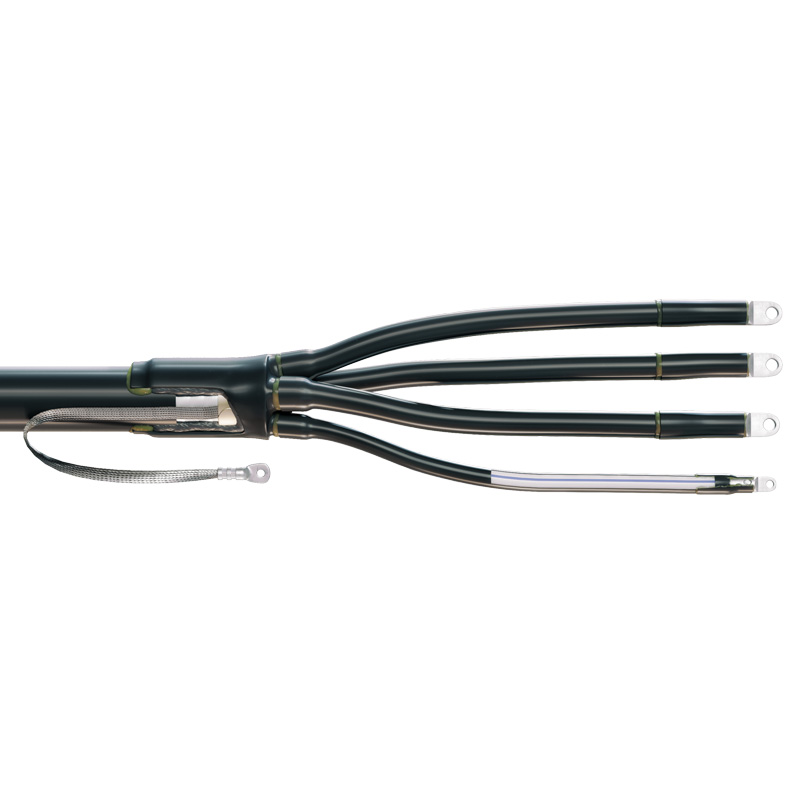

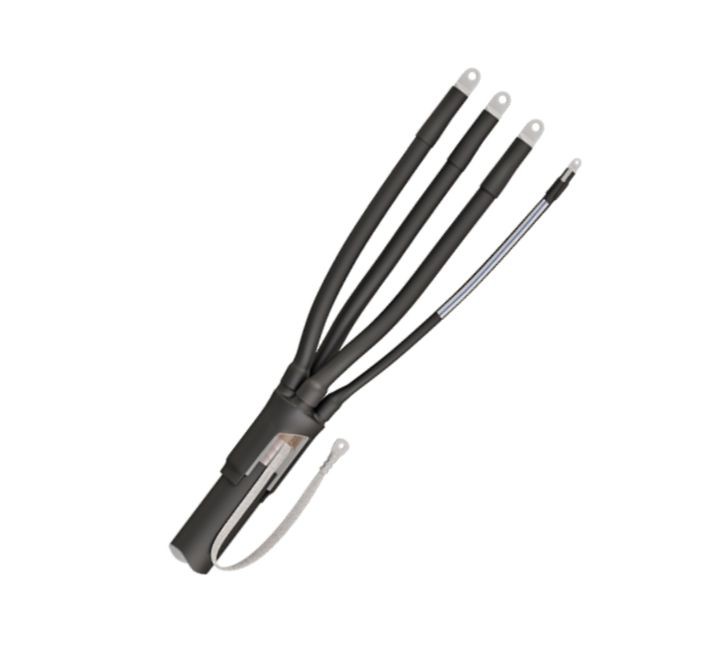

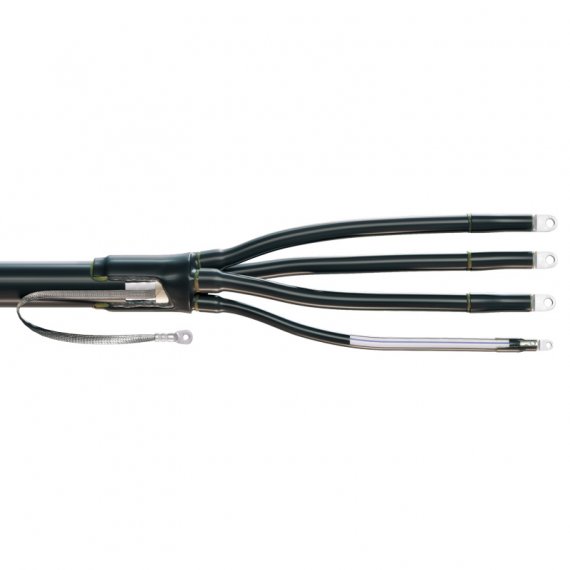

КВТ Муфта концевая (3+1)ПКТп -1-25/50(Б) 67764

Предназначены для оконцевания 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)

с броней и без брони

на напряжение до 1 кВ

с нулевой жилой уменьшенного сечения

Соответствует требованиям ГОСТ 13781.0-86

Специально спроектированы под кабели с нулевой жилой уменьшенного сечения, и комплектуются всеми необходимыми деталями и материалами для обеспечения простого и качественного монтажа

Типы монтируемых кабелей с нулевой жилой уменьшенного сечения: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп

Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки

Диапазон сечений в наименовании муфты указывает на диапазон фазных жил кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа

Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и одну пружину постоянного давления для монтажа провода заземления к бронелентам кабеля

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Диапазон сечений (мм² ): 25-50;

Тип установки: внутр. +наружн.;

Тип кабеля: без брони;

Болт. в компл.: есть;

Тип муфты: концевая;

Базовые характеристики:

Сечение основных жил кабеля (мм² ) - 25, 35, 50

Сечение нулевой жилы (жилы заземления) кабеля (мм² ) - 16, 25

Напряжение (кВ): 1;

Жил в кабеле: 3+1;

Изоляция: пластмассовая;

Сечение (мм² ): 25; 35; 50;
