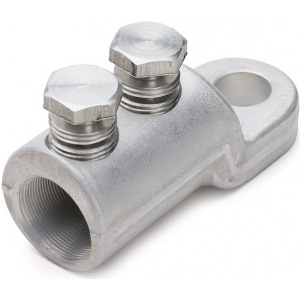

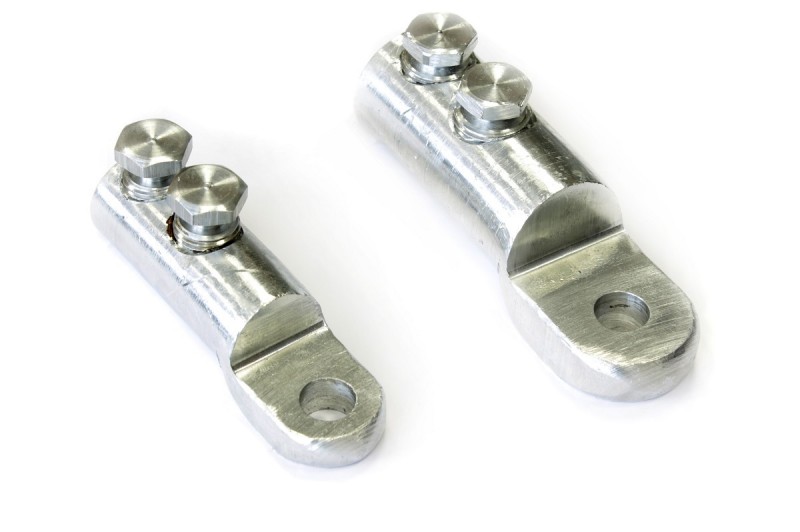

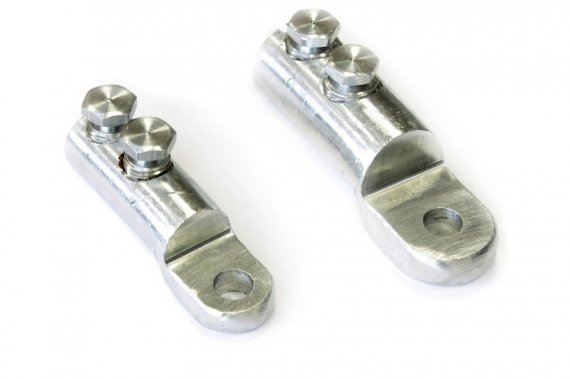

КВТ Наконечник болтовой 2НБП-70/120 67044

Предназначены для оконцевания кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

Рядное расположение болтов на корпусе наконечника

Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля

Материал корпуса и болтов: специальный алюминиевый сплав

Покрытие: без покрытия

Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса

Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса

Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения

На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Инструмент для монтажа: набор НМБ-6 (КВТ)

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики

Кол-во болтов: 2

Диапазон сечений (мм² ): 70-120

Напряжение: 10 кВ

Расположение болтов: рядное

Отверстие под кабельную жилу: центрально-симметричное

Сертификат ПИСЬМО 101-KC-888

Материал изделия Алюминий

Тип изделия Наконечник

Сечение жилы, мм270/95/120

Напряжение, В10000

Длина, мм100

Диаметр внешний, мм27

Диаметр внутренний, мм17

Цвет Серый

Способ монтажа На кабель

Ширина, мм100

Высота, мм30

Масса, кг0.1
