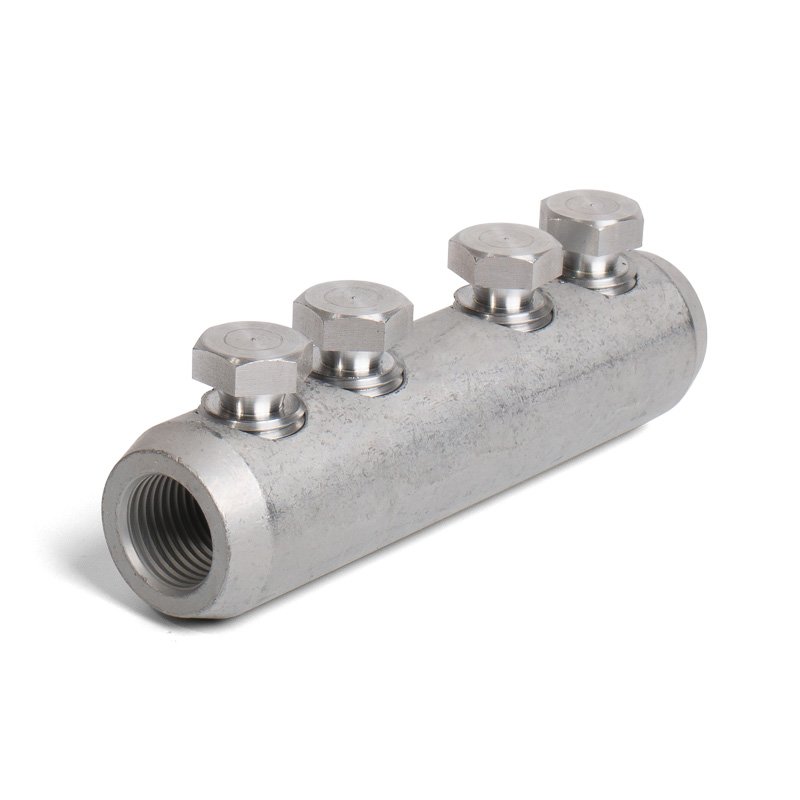

КВТ Соединитель болтовой 4СБП-150/240 67041

Предназначены для соединения кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ

Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля

Рядное расположение болтов на корпусе соединителя

Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля

Материал корпуса и болтов: специальный алюминиевый сплав

Покрытие: без покрытия

Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

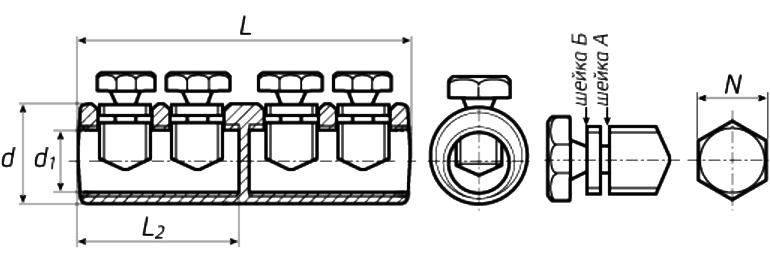

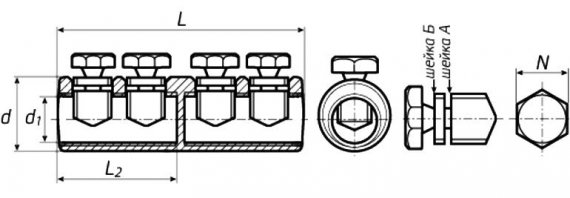

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса

Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы

Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения

На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Инструмент для монтажа: набор НМБ-6 (КВТ)

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики

Кол-во болтов: 4

Диапазон сечений (мм² ): 150-240

Напряжение: 10 кВ

Расположение болтов: рядное

Отверстие под кабельную жилу: центрально-симметричное

Сертификат ПИСЬМО 101-KC-888

Материал изделия Алюминий

Тип изделия Гильза

Сечение жилы, мм270/95/120

Напряжение, В10000

Длина, мм220

Диаметр внешний, мм27

Диаметр внутренний, мм17

Цвет Серый

Способ монтажа На кабель

Ширина, мм140

Высота, мм40

Масса, кг0.5
