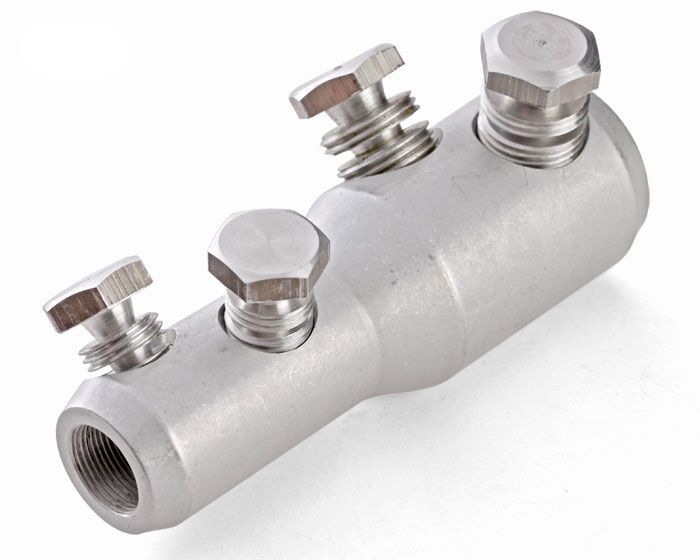

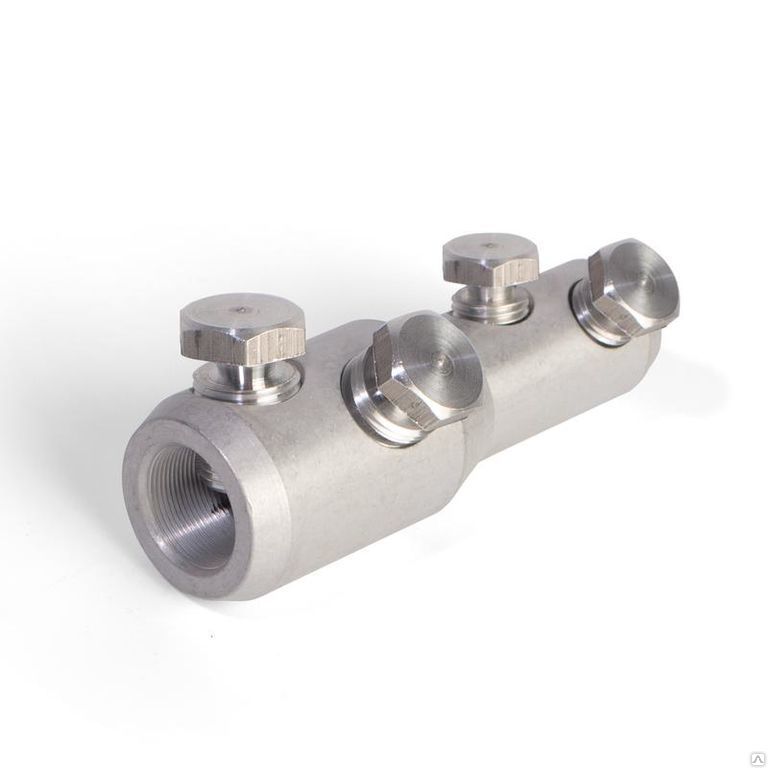

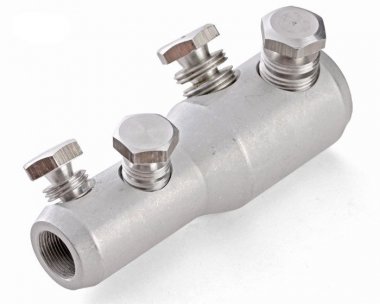

КВТ Соединитель болтовой 4ПСБЕ-70-120/150-240 66808

Предназначены для соединения любого типа кабельных жил:

алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения

Каждый болтовой соединитель является мультиразмерным

Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения

Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя

Рабочее напряжение: до 10 кВ

Материал корпуса и болтов: специальный алюминиевый сплав

Покрытие: без покрытия

Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя

Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы

Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения

На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Инструмент для монтажа: набор НМБ-6 (КВТ)

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики

Кол-во болтов: 4

Напряжение: 10 кВ

Расположение болтов: угловое

Отверстие под кабельную жилу: центрально-симметричное

Материал корпуса и болтов: специальный алюминиевый сплав

Диапазон сечений (мм² )

Min: 70-120

Max: 150-240

Сертификат ПИСЬМО 101-KC-888

Цвет Серый

Способ монтажа На кабель

Материал изделия Алюминий

Высота, мм37

Длина, мм110

Ширина, мм37

Диаметр внешний, мм37/27

Диаметр внутренний, мм21/15
