КВТ Соединитель болтовой 4ПСБЕ-25-50/70-120 66807

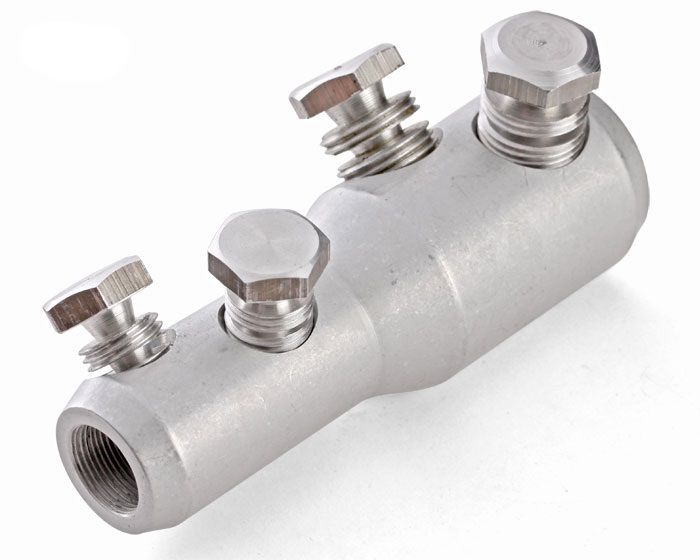

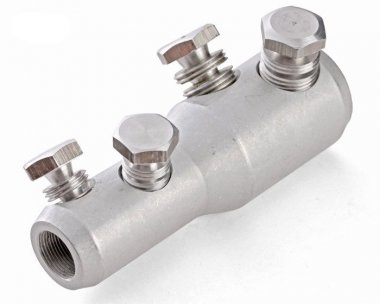

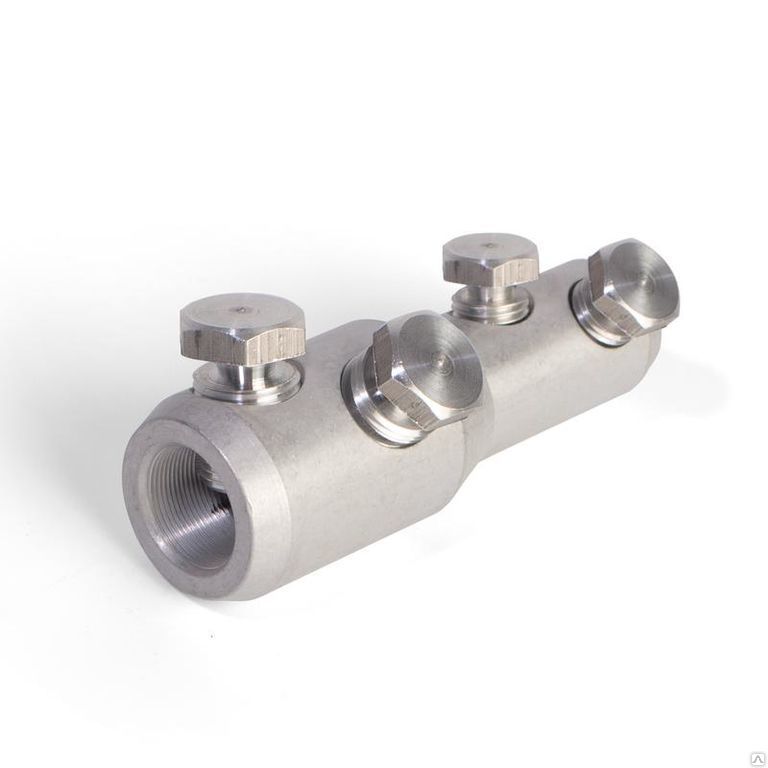

Соединитель болтовой 4ПСБЕ-25-50/70-120 (КВТ) (66807)
Купить по низким ценам КВТ 66807Предназначены для соединения любого типа кабельных жил:
алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения
Каждый болтовой соединитель является мультиразмерным
Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя
Рабочее напряжение: до 10 кВ
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие: без покрытия
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Инструмент для монтажа: набор НМБ-6 (КВТ)
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Характеристики
Кол-во болтов: 4
Напряжение: 10 кВ
Расположение болтов: угловое
Отверстие под кабельную жилу: центрально-симметричное
Материал корпуса и болтов: специальный алюминиевый сплав
Диапазон сечений (мм2 )
Min: 25-50
Max: 70-120
Сертификат ПИСЬМО 101-KC-888
Цвет Серый
Способ монтажа На кабель
Материал изделия Алюминий
Высота, мм27
Длина, мм95
Ширина, мм27
Диаметр внешний, мм 27/21
Диаметр внутренний, мм 15/11
Сечение жилы, мм 225-50/70-120
Напряжение, В10000
Диапазон сечений 25-50/70-120
