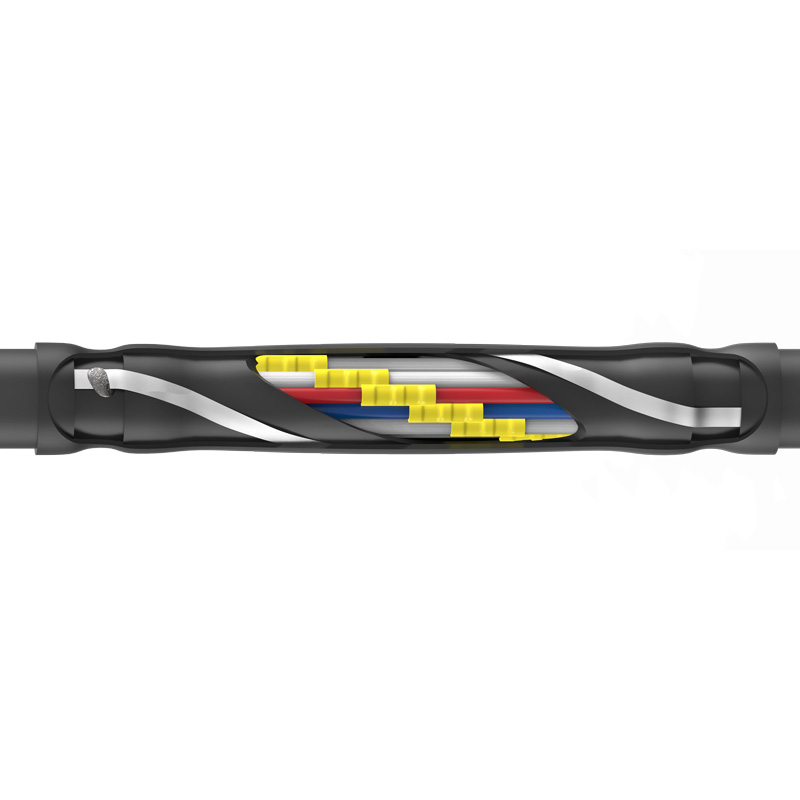

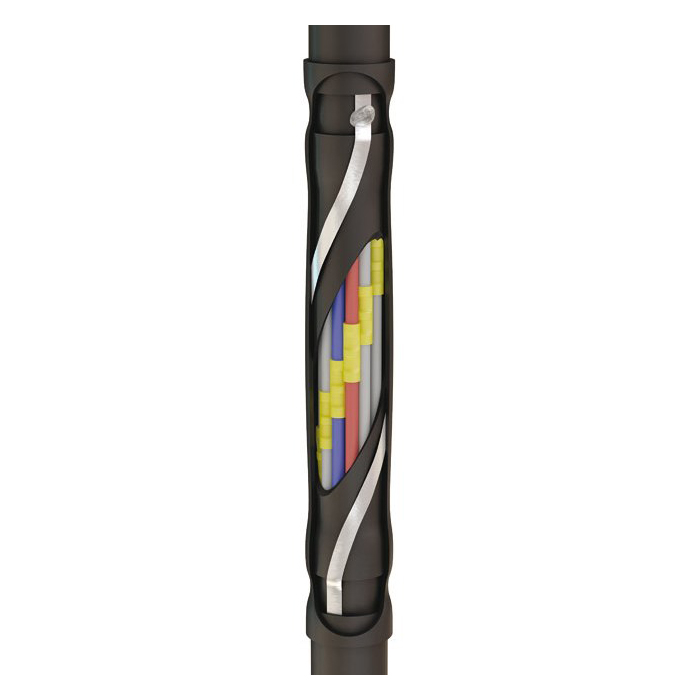

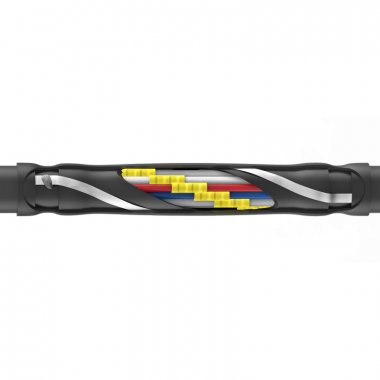

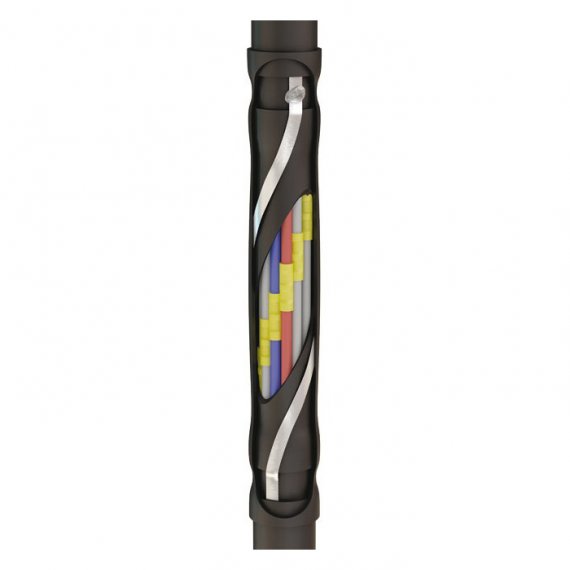

КВТ Соединительная муфта ПСТк (10–37)/(0.75–1.5) 66564

Предназначены для соединения и ремонта контрольных кабелей:

с ПВХ изоляцией

с броней и без брони

на напряжение 1 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
КВВГ, КВВГЭ, КВВГнг, КВВГнг LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ

Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях

Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля

Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию (за исключением муфты ПСТк (4–10)/(4–10))

Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01, СТК-01, либо наборами: СТF, CTB производства «КВТ»

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха, обеспечивает полную герметизацию муфты после монтажа

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям

Инструмент для монтажа: пропановая горелка ПГ (КВТ), портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)

Выпускается по ТУ 3599-061-97284872-2014

Характеристики

Диапазон сечений (мм² ): 0.75-1.5;

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Болт. в компл.: нет;

Напряжение (кВ): 1;

Жил в кабеле: 10; 14; 19; 27; 37;

Изоляция: пластмассовая;

Тип муфты: соединительная;

Сечение (мм² ): 0.75; 1.0; 1.5;
