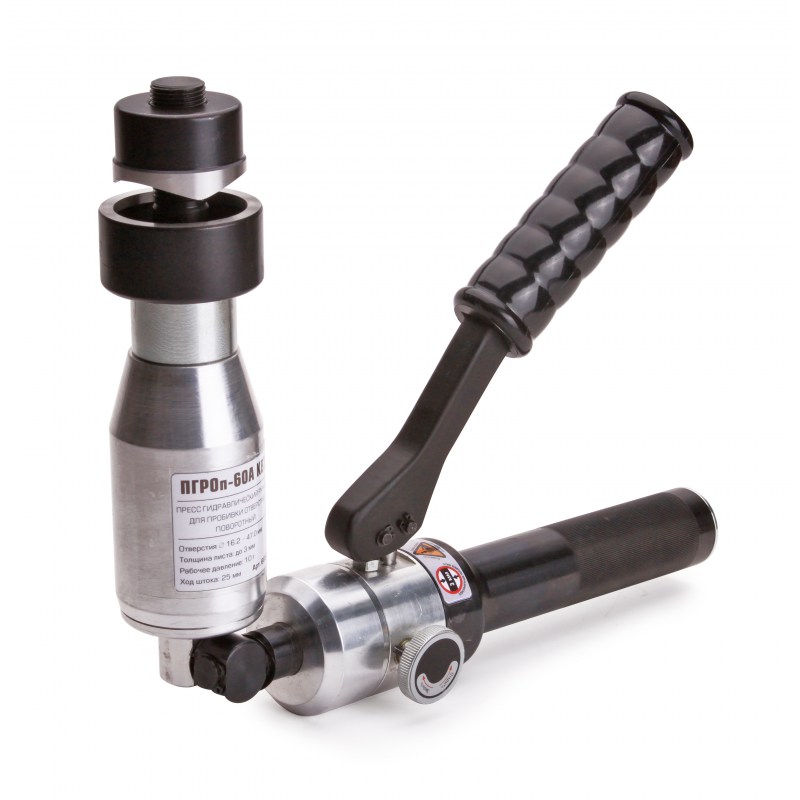

КВТ Гидравлический пресс для пробивки отверстий ПГРОп-60А 66536

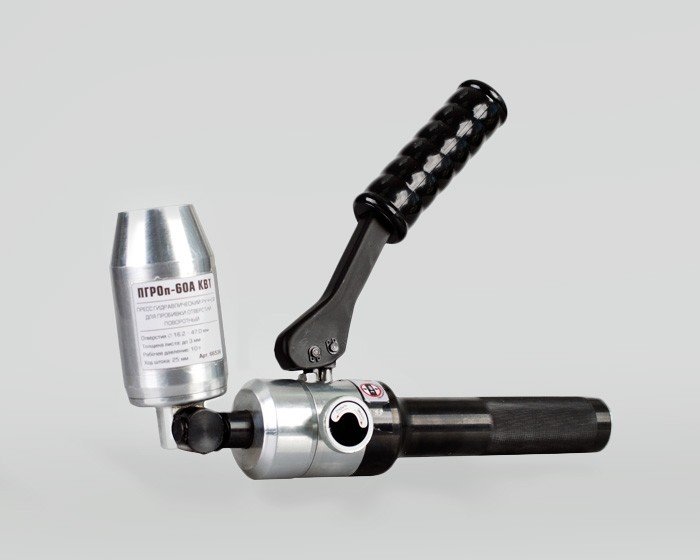

Гидравлический пресс КВТ для пробивки отверстий ПГРОп-60А предназначен для пробивки отверстий в стальных листах сборочных шкафов под кабельные вводы, приборы, кнопки, замки и пр., а также иных целей, не превышающих технических возможностей инструмента. Пресс ПГРОп-60А имеет поворотную рабочую голову в пределах 180° относительно корпуса инструмента в одной плоскости.

Гидравлический пресс состоит из рабочей головы, встроенного плунжерного насоса, резиновой емкости для масла, встроенной в полость неподвижной рукоятки, дроссельного винта для сброса давления, подвижной рукоятки. Рабочая голова состоит из гидроцилиндра, поршня с резиновыми и второпластовыми уплотнениями и возвратной пружины. Шток рабочей головы имеет внутреннее резьбовое отверстие для установки шпильки, на которой располагается опорная втулка и перфоформа, состоящая из матрицы и пуансона. Матрица свободно устанавливается на шпильку поверх опорной втулки, а пуансон устанавливается по резьбе на конце шпильки, таким образом матрица и пуансон устанавливаются соосно друг другу через пробиваемый стальной лист. Встроенный плунжерный насос нагнетает рабочую жидкость в гидроцилиндр инструмента, перемещая поршень внутрь рабочей головы, при этом пуансон, установленный на шпильке, перемещается в сторону матрицы и, проходя через стальной лист, входит в сопряжение с матрицей, высекая отверстие.

Комплектация:

гидравлический поворотный пресс ПГРОп-60А;

набор из 8 сменных перфоформ;

2 резьбовые шпильки ∅ 11/20 мм;

1 резьбовая шпилька ∅ 20 мм;

опорная втулка;

ремкомплект (уплотнительные кольца);

прочный пластиковый кейс.

Диаметры перфоформ в комплекте (мм):

16.2; 18.6; 20.5; 22.5; 25.4; 28.3; 37.0; 47.0.

Тип пресса гидравлический

Конструкция рабочей головы поворотная

Назначение пресса для пробивки отверстий

Диаметр вырезаемого отверстия min. (мм) 16,2

Диаметр вырезаемого отверстия max. (мм) 47

Максимальная толщина металла (мм) 3

Максимальное усилие пресса (т) 5

Ход поршня (мм) 25

Материал рабочей головы алюминий

Min. рабочая температура (град) -15

Max. рабочая температура (град) +50

Вес гидравлического пресса (кг) 2,1
