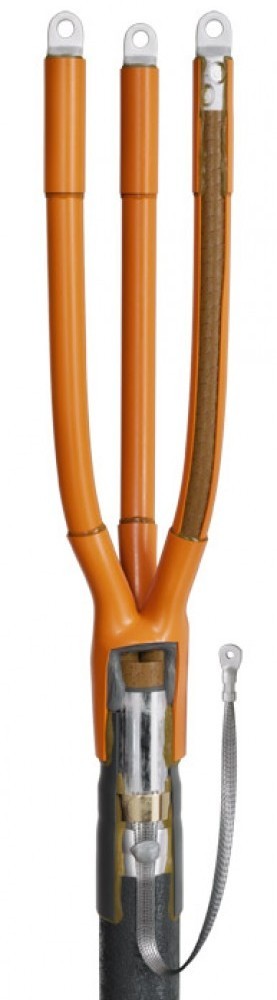

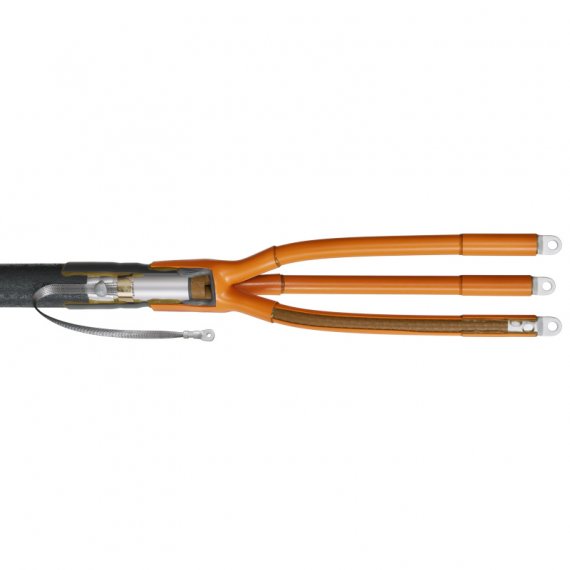

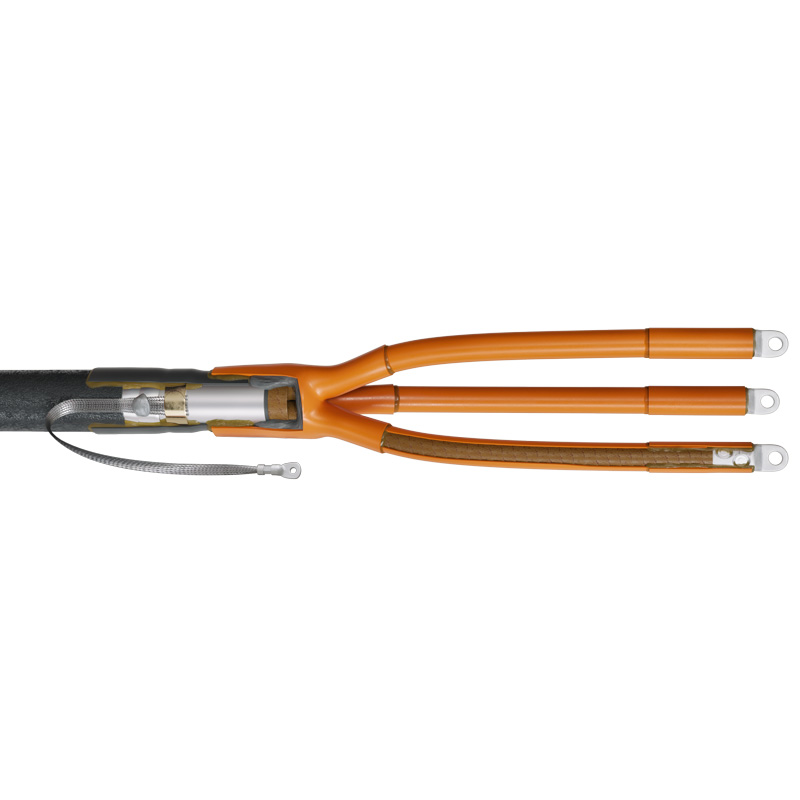

КВТ Муфта кабельная 3ПКВТп -10- 35/50 -Б 66279

Предназначены для оконцевания 3-х жильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок

с броней или без брони

на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля

Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа

Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.

Наконечник под опрессовку не входит в комплект муфты

В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Высокое качество комплектующих и используемых композиционных материалов

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

Характеристики

Диапазон сечений (мм² ): 35-50;

Тип установки: внутренняя;

Тип кабеля: с/без брони;

Болт. в компл.: есть;

Изоляция: сшитый полиэтилен;

Тип муфты: концевая;

Напряжение (кВ): 6; 10;

Жил в кабеле: 3;

Сечение (мм² ): 35; 50;
