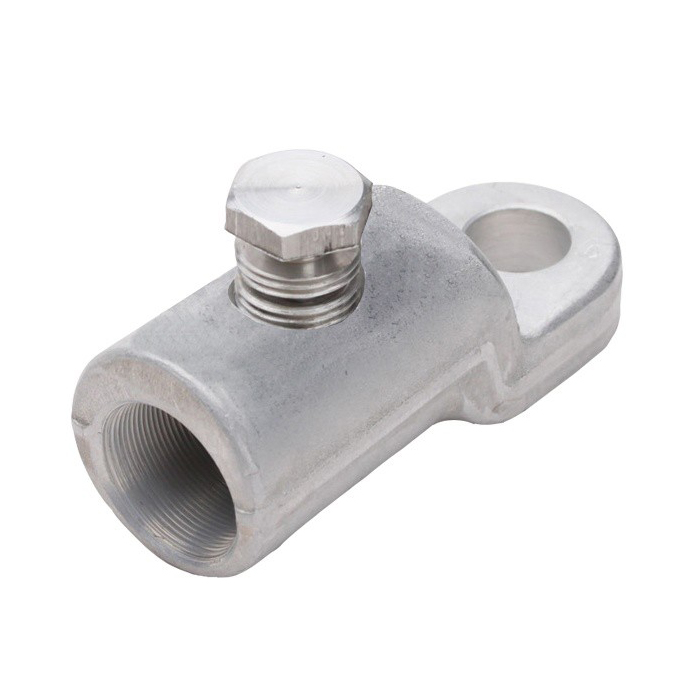

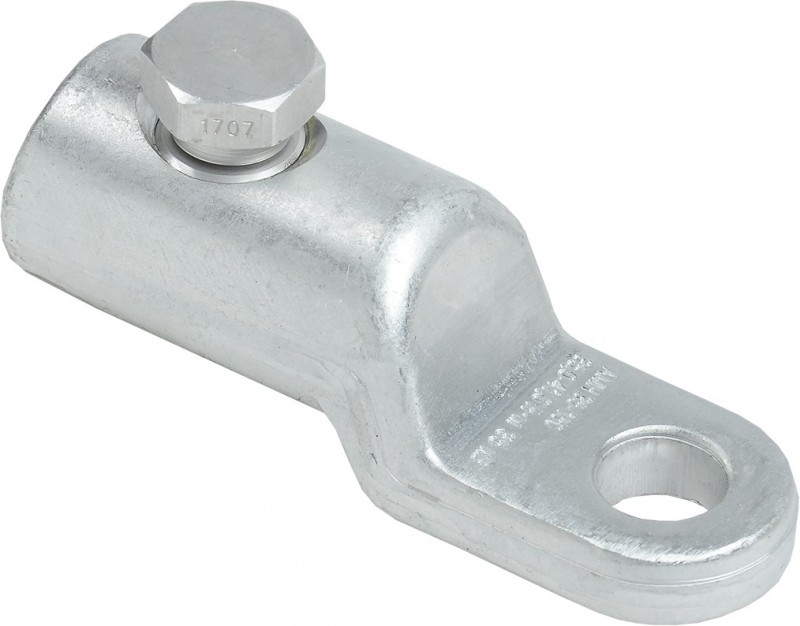

КВТ Наконечник болтовой 1НБ- 10/25 65908

Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

Рядное расположение болтов на корпусе наконечника

Эксцентриковое отверстие под кабельную жилу в корпусе наконечника

Рабочее напряжение: до 10 кВ

Материал корпуса и болтов: специальный алюминиевый сплав

Покрытие: без покрытия

Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника

Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса

Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения

На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Инструмент для монтажа: набор НМБ-6 (КВТ)

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики

Кол-во болтов: 1

Диапазон сечений (мм² ): 10-25

Напряжение: 10 кВ

Расположение болтов: рядное

Отверстие под кабельную жилу: эксцентриковое

Сертификат ПИСЬМО 101-KC-888

Материал изделия Алюминий

Тип изделия Наконечник

Сечение жилы, мм210/16/25

Напряжение, В10000

Длина, мм60

Диаметр внешний, мм13

Диаметр внутренний, мм8

Цвет Серый

Способ монтажа На кабель

Ширина, мм25

Высота, мм25
