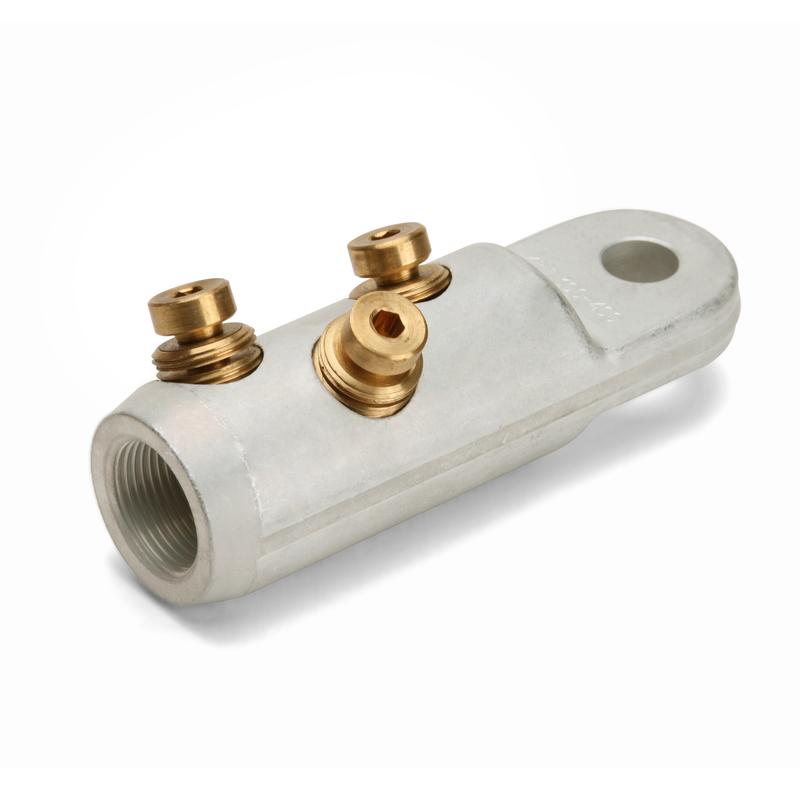

КВТ Наконечник болтовой 3НБЕ-35-300/400 65836

Предназначены для оконцевания кабелей напряжением до 35 кВ

Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля

Торцевые фаски для сглаживания напряженности электрического поля

Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

Материал корпуса: специальный алюминиевый сплав

Материал болтов: медный сплав

Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника

Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства

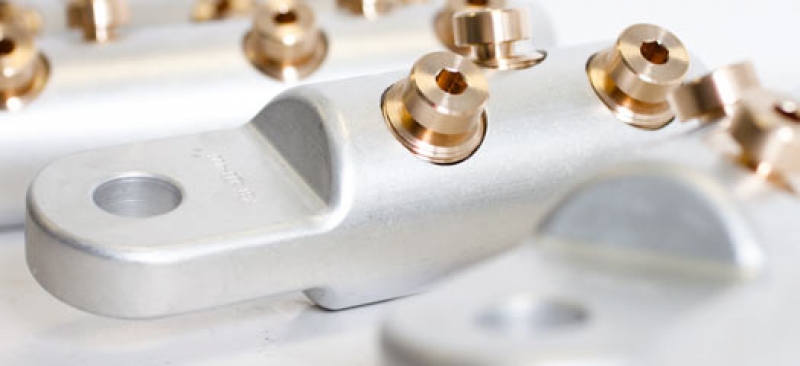

Лопатка болтовых наконечников «КВТ» расположена центрально-симметрично относительно оси болтового наконечника

Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения

На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики

Кол-во болтов: 3

Диапазон сечений (мм² ): 300-400

Напряжение: 35 кВ

Расположение болтов: угловое

Отверстие под кабельную жилу: центрально-симметричное

Материал корпуса: специальный алюминиевый сплав

Материал болтов: медный сплав

Сертификат ПИСЬМО 101-KC-888

Материал изделия Алюминий

Тип изделия Наконечник

Сечение жилы, мм2300/400

Напряжение, В35000

Длина, мм155.5

Диаметр внешний, мм48

Диаметр внутренний, мм28

Цвет Серый

Способ монтажа На кабель

Масса, кг0.6
