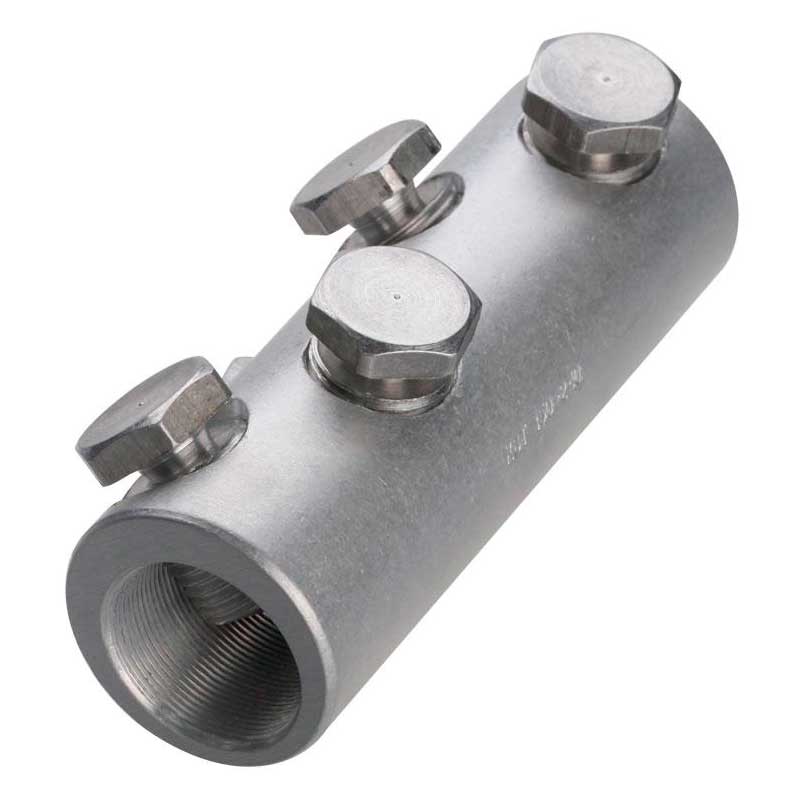

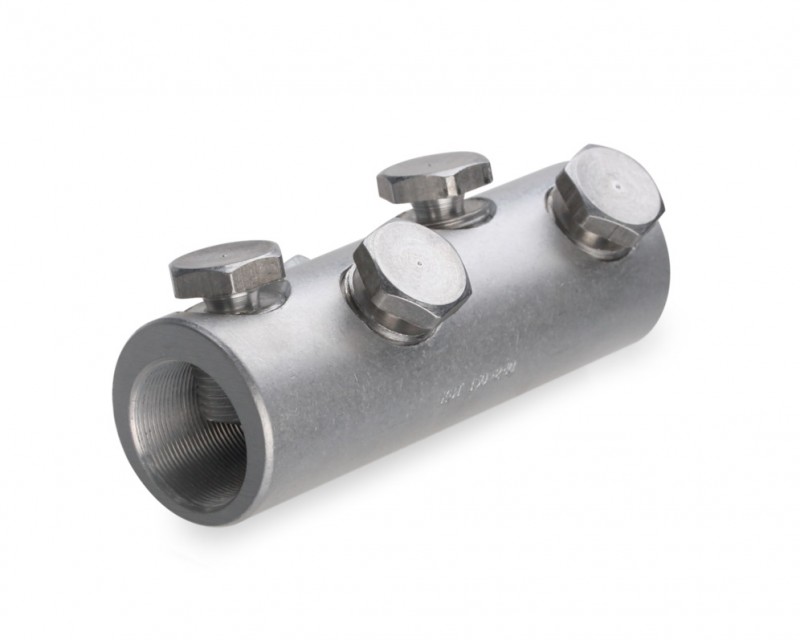

КВТ Соединитель болтовой 4СБЕ- 70/120 65803

Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных

Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля

Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения

Эксцентриковое отверстие под кабельную жилу в корпусе соединителя

Рабочее напряжение: до 10 кВ

Материал корпуса и болтов: специальный алюминиевый сплав

Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя

Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы

Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения

На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Инструмент для монтажа: набор НМБ-6 (КВТ)

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики:

Срок службы: 50 лет

Сертификат ПИСЬМО 101-KC-888

Материал изделия Алюминий

Тип изделия Гильза

Сечение жилы, мм270/95/120

Напряжение, В10000

Длина, мм100

Диаметр внешний, мм27

Диаметр внутренний, мм17

Цвет Серый

Способ монтажа На кабель

Ширина, мм27

Высота, мм27

Масса, кг0.18

Дополнительная информация расположение болтов - угловое

Сфера применения Соединение любого типа кабельных жил
