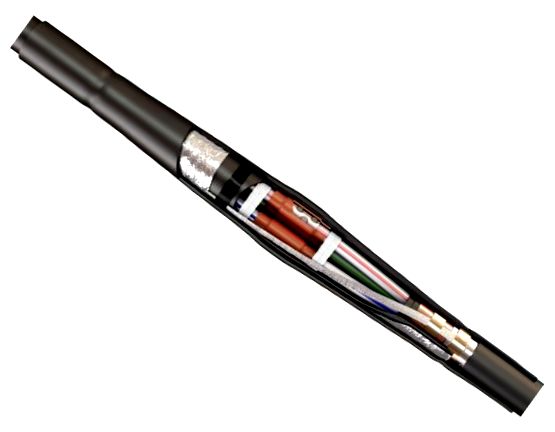

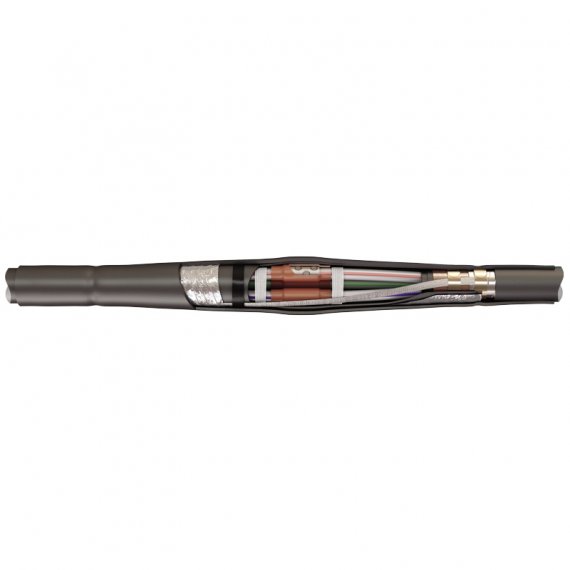

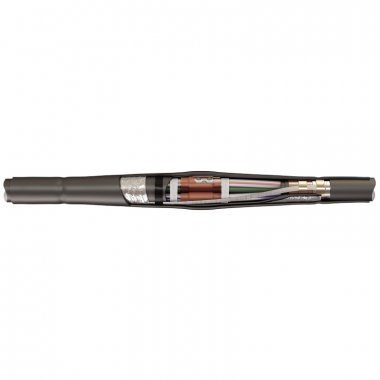

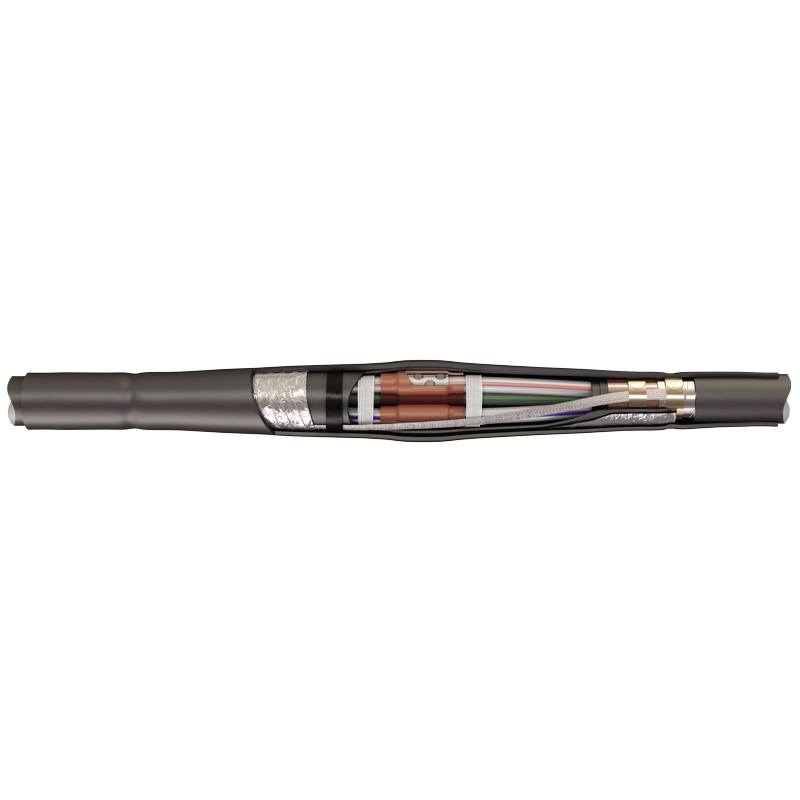

КВТ Муфта соединительная 3ПСТ-6-25/50(Б) 65520

Предназначены для соединения 3-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)

с броней и без брони

на напряжение до 6 кВ

Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации

Толстостенные соединительные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа

Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам

Применение полностью непаянной системы заземления в муфте упрощает монтаж, сокращает временные затраты, исключает возможность термического повреждения кабеля в случае пайки

Экран кабеля восстанавливается алюминиевой фольгой и проводом-перемычкой, закрепляемым на экране с помощью пружин постоянного давления

Внутренний и наружный защитные кожухи надежно защищают, герметизируют и армируют муфту

Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головк болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-060-97284872-2014

Характеристики

Диапазон сечений (мм² ): 25-50;

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Болт. в компл.: есть;

Тип муфты: соединительная;

Напряжение (кВ): 6;

Жил в кабеле: 3;

Изоляция: пластмассовая;

Сечение (мм² ): 25; 35; 50;
