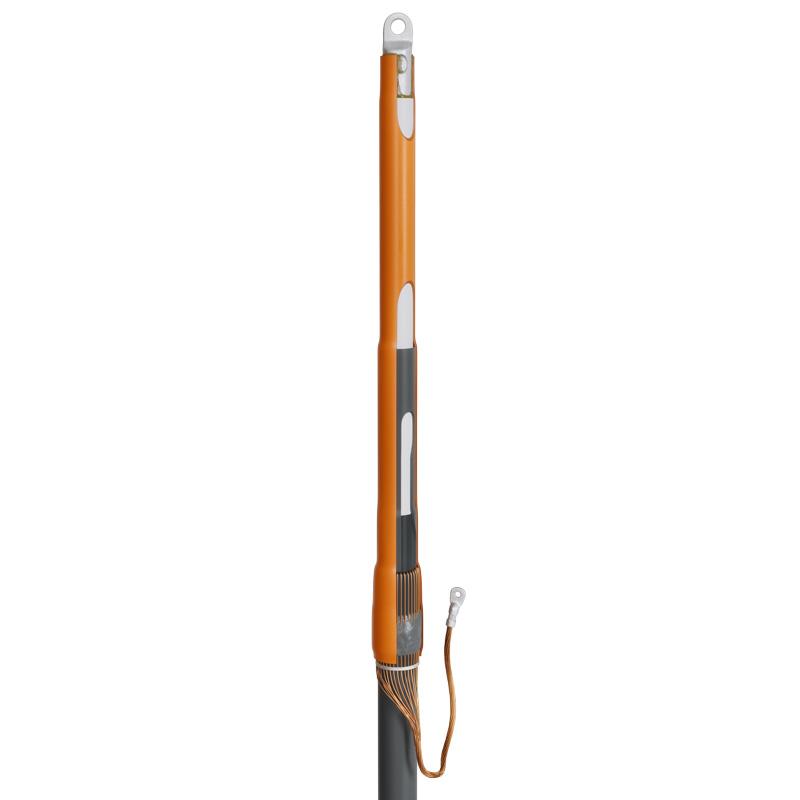

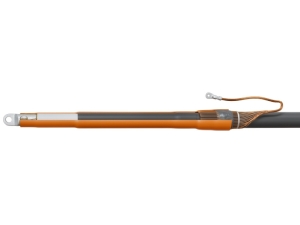

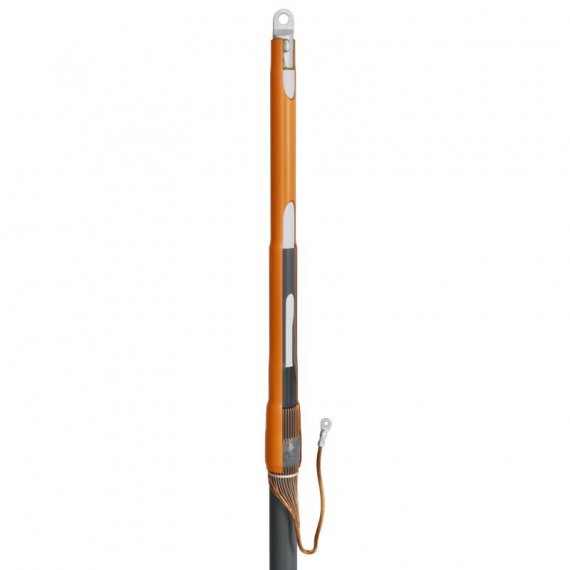

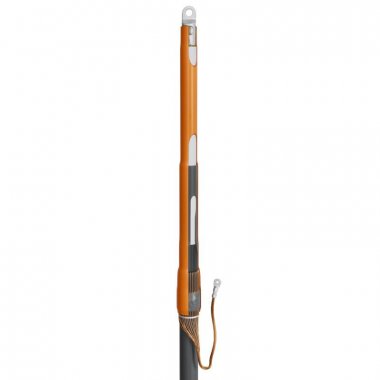

КВТ Муфта концевая 1ПКВТ-20-150/240(Б) 63985

Предназначены для оконцевания одножильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок

на напряжение 20кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа

В комплект муфты входят болтовые наконечники на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

Характеристики

Диапазон сечений (мм² ): 150-240;

Тип установки: внутренняя;

Тип кабеля: с/без брони;

Болт. в компл.: есть;

Тип муфты: концевая;

Напряжение (кВ): 20;

Жил в кабеле: 1;

Изоляция: сшитый полиэтилен;

Сечение (мм² ): 150; 185; 240;
