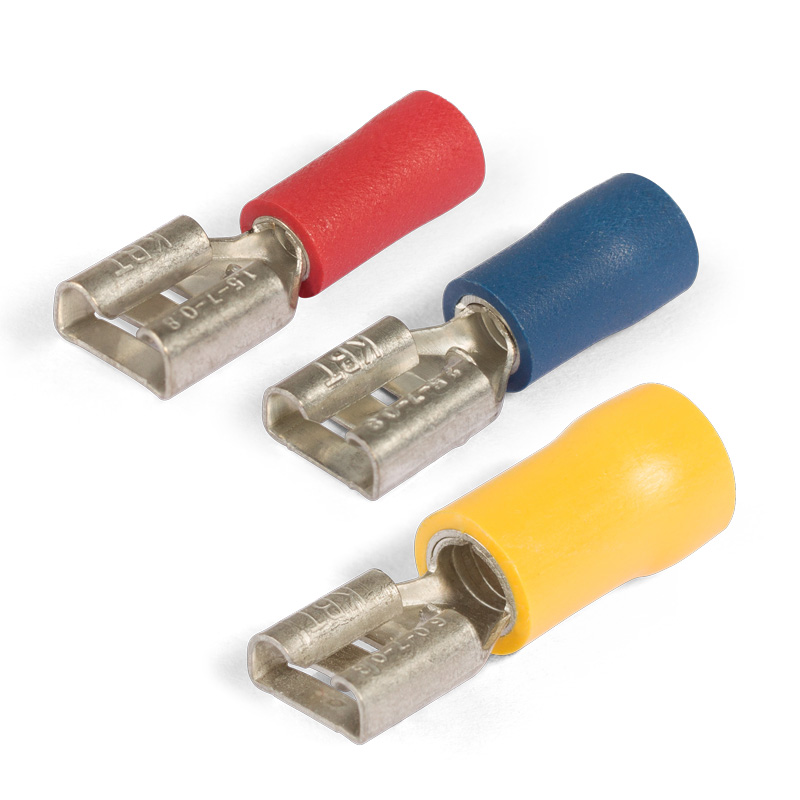

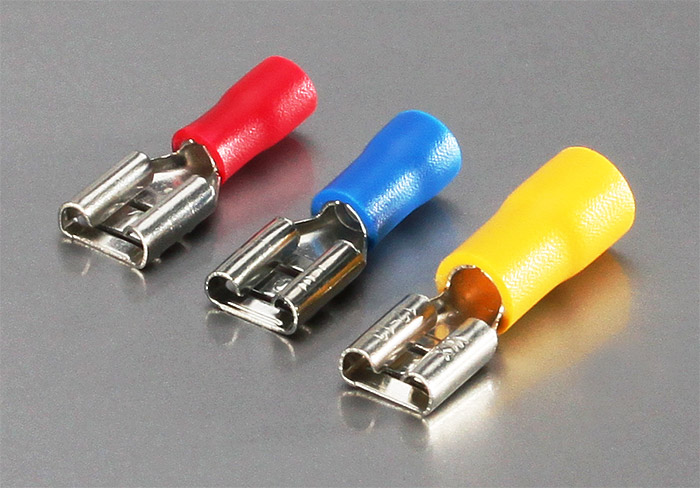

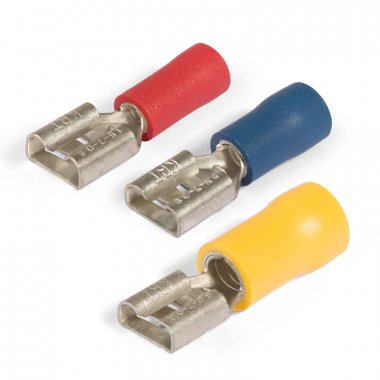

КВТ Разъем виброустойчивый плоский ВРПИ-М 1,5-(6,3) 59128

Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации

Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94

Термостойкость изоляции: 75 °C

Материал дополнительной медной втулки: медь марки М1

Материал разъема: латунь марки Л63

Покрытие втулки и разъема: электролитическое лужение

Максимальное напряжение: 400 В

Особенности конструкции:

дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким

исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил

поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой

каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»

После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение

В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений

Характеристики

Цвет манжеты: красный

Сечение (мм² ): 0.5–1.5

Ток (А): 10

Размер контакта (мм): 6.3х0.8

Материал разъема: медь марки М1

Покрытие разъема: электролитическое лужение

Материал изоляции: самозатухающий ПВХ

Максимальное напряжение: 400 В

Вибростойкое соединение

Исполнение «Easy Entry»

Сечение (мм² ): 0.5; 0.75; 1.0; 1.5;
