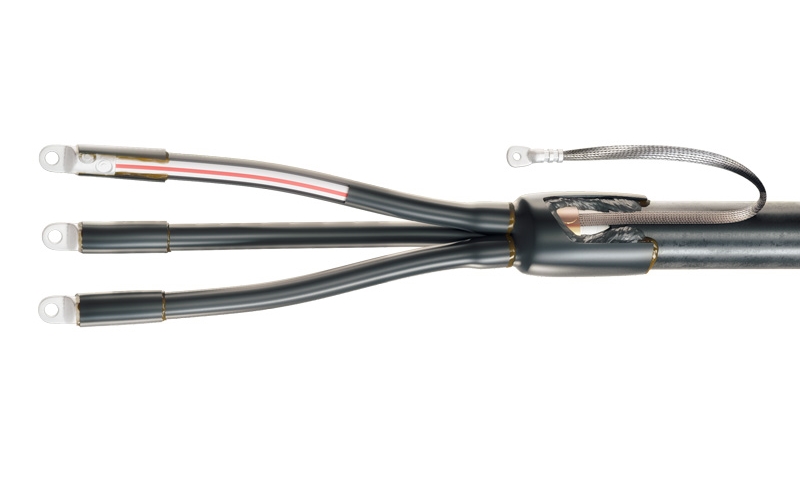

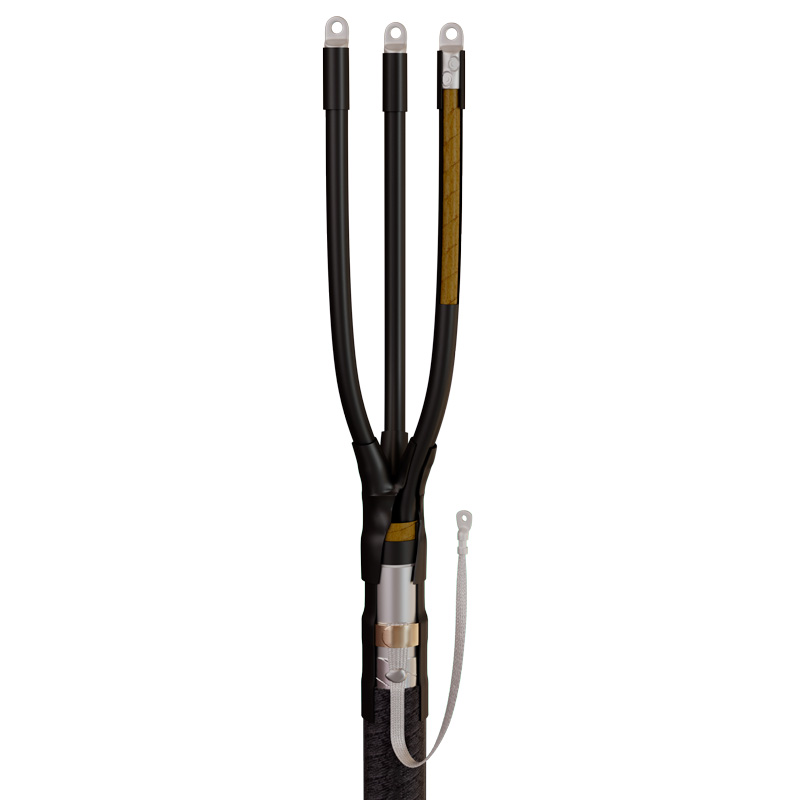

КВТ Муфта концевая 3КВНТп-1-70/120 (Б) 57897

Предназначены для оконцевания 3-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией

с броней или без брони

на напряжение до 1кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл

Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям

Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»

Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Высокое качество комплектующих и используемых композиционных материалов

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006

Характеристики

Тип установки: внутр. +наружн.;

Тип кабеля: с/без брони;

Диапазон сечений (мм² ): 70-120;

Болт. в компл.: есть;

Изоляция: бумажная;

Тип муфты: концевая;

Напряжение (кВ): 1;

Жил в кабеле: 3;

Сечение (мм² ): 70; 95; 120;
